超高压耐压测试仪是通用性的交直流高压耐压测试仪,广泛用于电工器材、胶木电器、各类家用电器以及仪器仪表等产品的耐压测试,并为国家安全标准的实施提供了测试手段,因而更显示出其重要性,亦就成为科研机关,计量测试部门和电子行业检测电子、电器等方面必不可少的仪器设备。

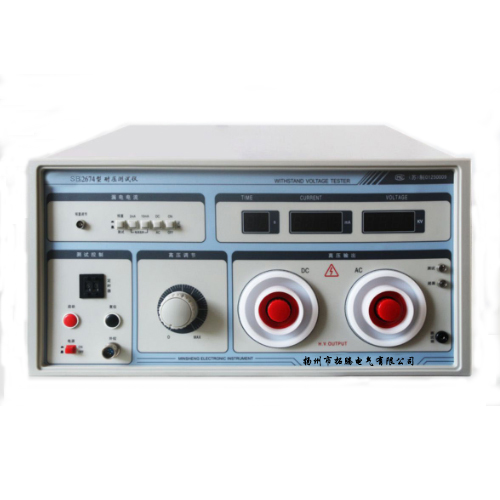

满足IEC60335、UL60335、GB4706.1-2005、GB4943等国内外安规标准测试，符合JJG795-2016、JJG（苏）69-2006安规计量检定规程要求操作方便。 SB2674型耐压测试仪是通用性的交直流高压耐压测试仪，输出电压可达0～20(kV)/AC、DC，广泛用于电子仪器、电子设备、电子元器件、电工器材、胶木电器、橡胶、高压电缆和电机等耐压测试， 也适用于家用电器的耐压测试。
 |
 |
 |
 |
表一
|
产品型号 |
SB2674 |
SB2674N |
SB2674AN |
SB2674AN-IB |
|
|
输出电压 |
AC |
0～20KV |
0～30KV |
||
|
DC |
0～30KV |
○ |
|||
|
电压精度 |
AC |
1～20KV ≤±5% |
3～10KV ±3% 10～30KV ±2% |
10～30KV ±5% |
10～30KV ±5% |
|
DC |
○ |
||||
|
漏电流范围 |
AC |
0～10mA(任意设定） |
0～20mA(任意设定） |
0～20mA(任意设定） |
|
|
DC |
0～10mA(任意设定） |
○ |
|||
|
漏电流精度 |
AC |
0.2～10mA ≤±5% |
0.5～20mA ±5% |
0.5～20mA ±5% |
|
|
DC |
0.5～10mA ±5% |
○ |
|||
|
输出波形 |
50Hz 正弦波 直流电压 |
||||
|
输出功率 |
AC |
200VA |
600VA |
600VA |
|
|
DC |
300VA |
○ |
|||
|
时间控制 |
（1～99）S ±5% 手动控制 任意预置 |
（1～9999）S ±5% 手动控制 任意预置 |
1～99）S ±5% 手动控制 任意预置 |
||
|
测试判别 |
合格/不合格 、声光报警 |
||||
|
升压方式 |
手动升压 |
自动升压 |
手动升压 |
||
|
接 口 |
○ |
USB、PLC、232接口 |
○ |
○ |
|
|
电 源 |
AC 220V±22V 50Hz±2Hz |
||||
|
重 量 |
39KG |
主机：10KG升压部份：58KG |
主机：10KG升压部份：36KG |
||
 |
 |
 |
 |
|
产品型号 |
SB2677B |
SB2677N |
SB2677AN |
SB2677AN-IB |
|
|
输出电压 |
AC |
0～50KV |
|||
|
DC |
0～50KV |
○ |
|||
|
电压精度 |
AC |
1～50KV ≤±5% |
3～10KV ±3% 10～50KV ±2% |
10～50KV ±5% |
10～50KV ≤±5% |
|
DC |
○ |
||||
|
漏电流范围 |
AC |
0～100mA(任意设定） |
0～20mA(任意设定） |
0～10mA(任意设定） |
0～10mA(任意设定） |
|
DC |
0～50mA(任意设定） |
0～10mA(任意设定） |
○ |
||
|
漏电流精度 |
AC |
0.5～100mA ±5% |
0.5～20mA ±5% |
0.5～10mA ±5% |
0.5～10mA ±5% |
|
DC |
0.5～50mA ±5% |
0.5～10mA ±5% |
○ |
||
|
输出波形 |
50Hz 正弦波 直流电压 |
||||
|
输出功率 |
AC |
5000VA |
1000VA |
500VA |
500VA |
|
DC |
2500VA |
500VA |
○ |
||
|
时间控制 |
（1～99）S ±5% 手动控制 任意预置 |
（1～9999）S ±5% 手动控制 任意预置 |
(1～99）S ±5% 手动控制 任意预置 |
||
|
测试判别 |
合格/不合格 、声光报警 |
||||
|
升压方式 |
手动升压 |
自动升压 |
手动升压 |
||
|
接 口 |
○ |
USB、PLC、232接口 |
○ |
○ |
|
|
电 源 |
AC 220V±22V 50Hz±2Hz |
||||
|
重 量 |
主机：79KG升压部份：68KG |
主机：10KG升压部份：58KG |
主机：10KG升压部份：36KG |
||
 |
 |
 |
 |
|
产品型号 |
SB2678B |
SB2678 |
SB2678AN |
SB2678AN-IB |
||
|
输出电压 |
AC |
0～100KV |
||||
|
DC |
0～100KV |
○ |
||||
|
电压精度 |
AC |
5～50KV ±5% 20～100KV ±5% |
20～100KV ±5% |
20～100KV ≤±5% |
||
|
DC |
○ |
|||||
|
漏电流范围 |
AC |
0～200mA(任意设定） |
0～100mA(任意设定） |
0～100mA(任意设定） |
||
|
DC |
0～100mA(任意设定） |
0～50mA(任意设定） |
○ |
|||
|
漏电流精度 |
AC |
0.5～200mA ±5% |
5～100mA ±5% |
5～100mA ±5% |
||
|
DC |
5～100mA ±5% |
5～50mA ±5% |
○ |
|||
|
输出波形 |
50Hz 正弦波 直流电压 |
50Hz 正弦波 |
||||
|
输出功率 |
AC |
20000VA |
10000VA |
10000VA |
||
|
DC |
10000VA |
5000VA |
○ |
|||
|
时间控制 |
（1～99）S ±5% 手动控制 任意预置 |
|||||
|
测试判别 |
合格/不合格 、声光报警 |
|||||
|
升压方式 |
自动升压 交流以每秒1KV、直流以每秒3KV速率升压 |
手动升压 |
||||
|
接 口 |
○ |
|||||
|
电 源 |
AC 220V±22V 50Hz±2Hz |
|||||
|
重 量 |
327KG |
317KG |
主机：130KG 变压器：135KG 电容：21KG |
主机：91KG变压器：136KG |
||

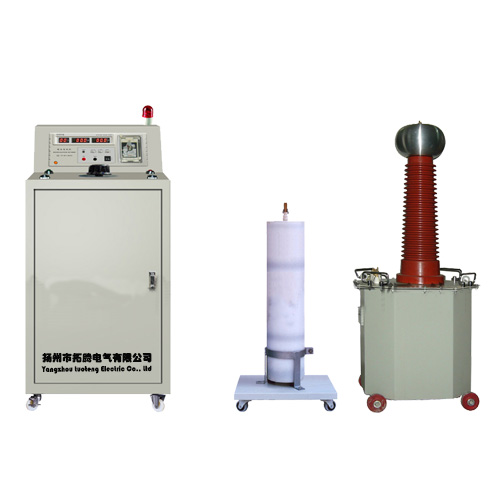

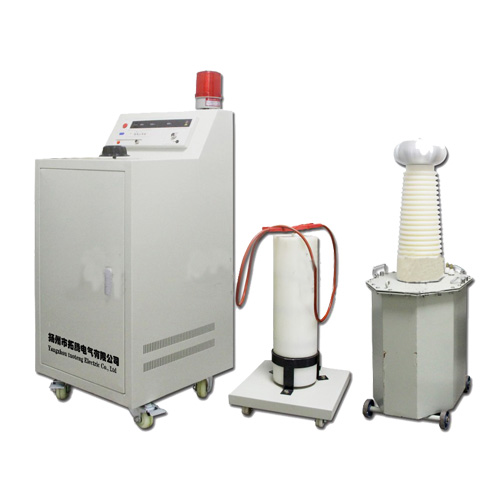

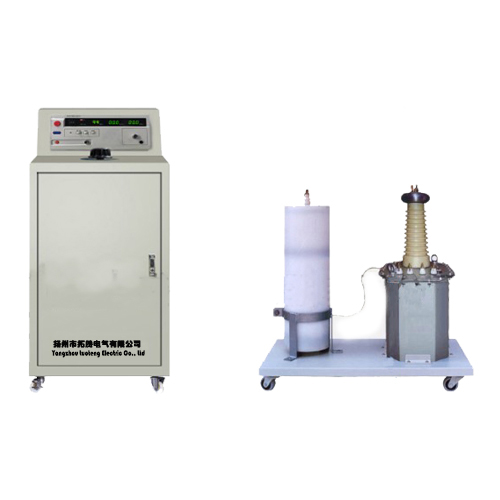

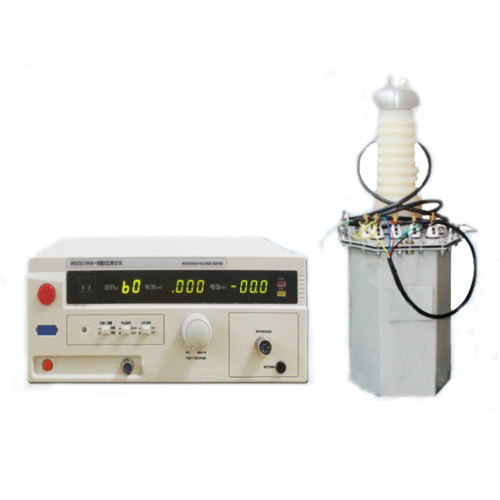

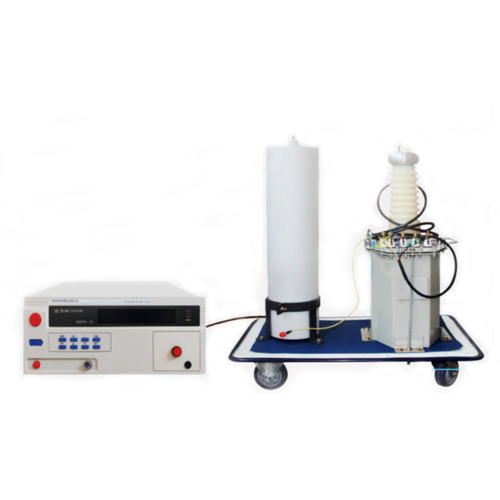

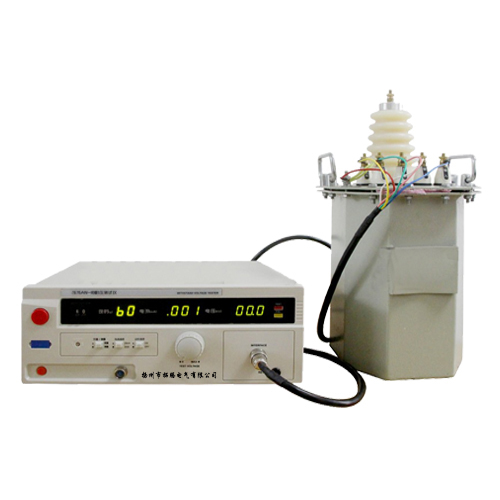

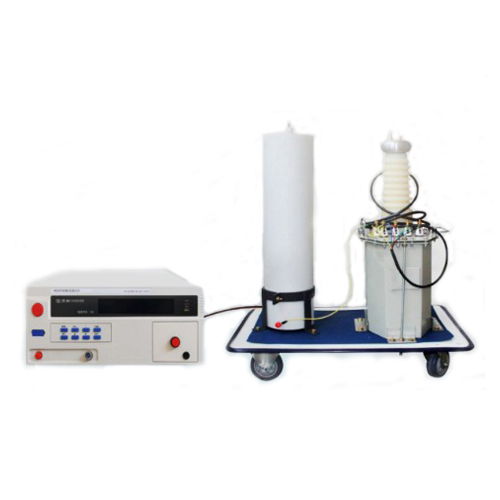

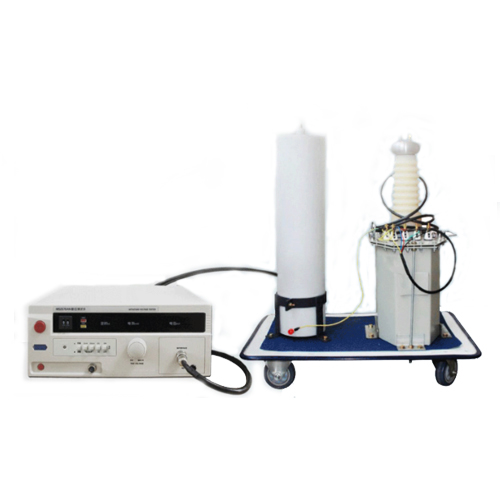

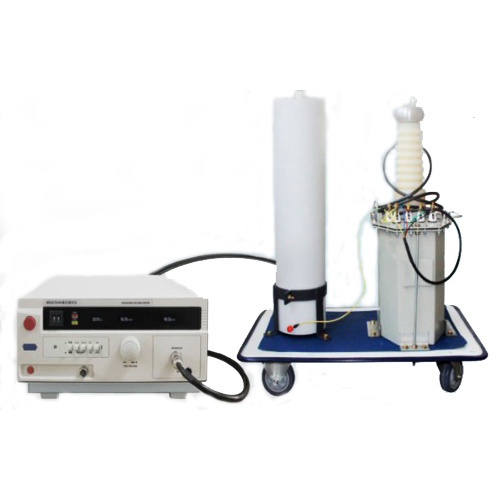

SB2674系列超高压耐压测试仪是在吸收、消化国际先进绝缘耐压测试仪的基础上，结合我国众多用户的实际使用情况加以提高、完善而研制。在结构上采用了分体方式，将操作员远离高压测试区，确保操作员的人身安全。 超高压耐压测试仪适用于各种家用电器、电源、高压电缆线、变压器、电机、高压接线端子、高低压电器、开关、航空航天的高压材料分析等的强电系统的安全耐压和漏电流测试。同时也是科研实验室、技术监督部门不可少的超高压源试验设备。 超高压耐压测试仪同时也是各电力机车、地铁、轻轨必备的检验设备。100kV超高压仪已作为中国南车集团戚墅堰机车车辆厂、中国北车集团、铁道部产品质量监督检验中心机车车辆检验站的检验设备。同时也售往成都机车车辆厂、湖南电力机车厂、洛阳机车厂、株洲车辆厂、南京浦镇车辆厂等。
◆漏电流、测试时间连续任意设定，适应性强
◆同时显示被测实际值（时间、电压、电流同时显示），不合格声光报警
◆高压击穿保护
◆DC输出可测电容器耐压、漏电流、高压硅堆、晶体管反向电压反向电流，一机多用
|
型号 |
SB2674-10 |
SB2674-20 |
SB2674-75 |
SB2674-100 |
|
|
测试模式 |
AC/DC |
||||
|
电压测试范围AC/DC |
0-10kV |
0-20kV |
0-75kV |
0-100kV |
|
|
电压精度 |
±（5% + 5个字） |
||||
|
漏电流测试范围mA |
AC |
0-500mA |
0-200mA |
0-100mA |
0-100mA |
|
DC |
0-250mA |
0-100mA |
0-50mA |
0-50mA |
|
|
测试电流精度 |
±（5% + 5个字） |
||||
|
报警值预置范mA |
AC |
0-500mA |
0-200mA |
0-100mA |
0-100mA |
|
DC |
0-250mA |
0-100mA |
0-50mA |
0-50mA |
|
|
报警电流精度 |
±（5% + 5个字） |
||||
|
变压器容量 |
5000VA |
4000VA |
7500VA |
10000VA |
|
|
时间测试范围 |
1—999s（连续设定）±1% |
||||
|
输出波形 |
50Hz，正弦波 |
||||
|
工作条件 |
环境温度：0—40°C，相对湿度：≤75%，大气压力：101.25kPa |
||||
|
体积(mm3) |
控制柜约600*1100*730 |
||||
|
供电电源 |
220V±10% 50Hz±2Hz |
||||
|
附 件 |
测试附件袋一只，测试探头一付， 放电棒一根，使用说明书一份，保修卡一份。 |
||||
