220V与380V供电电伴热带电源接线盒、防爆温控器安装及接线

电伴热带最重要的就是产品的质量。其次就是电伴热带及电伴热带辅材的安装。拓腾热控始终对产品本着品质为重的观念，

参考电伴热带安装相关规范，及多年的安装经验。设计整理出了220V与380V供电的电伴热带电源接线盒、防爆温控器接线示意图。

示意图中间接扼要，一目了然。使用户能够更加了解电伴热带辅材的安装及接线。

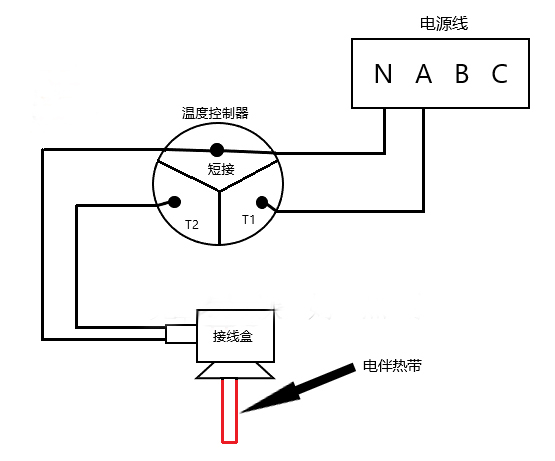

220V电源接线盒接线图

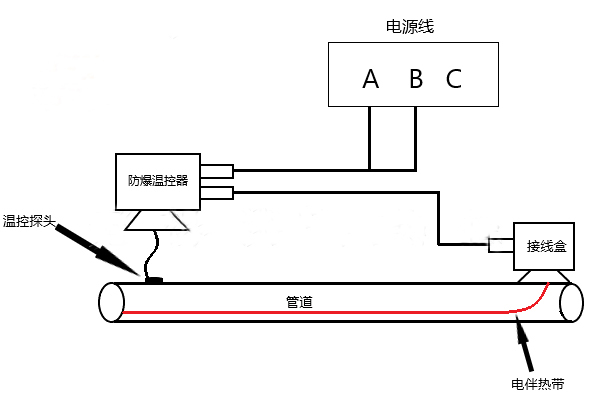

220V防爆温控器接线图

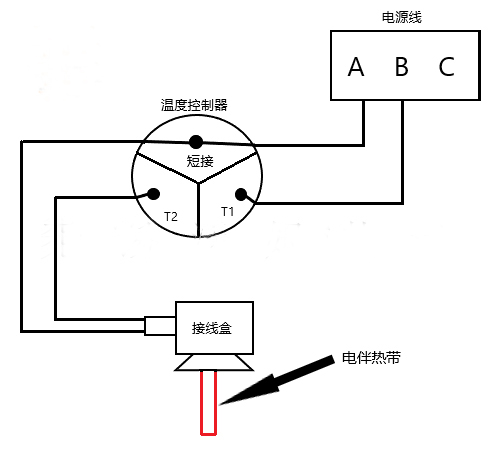

380V电源接线盒接线图

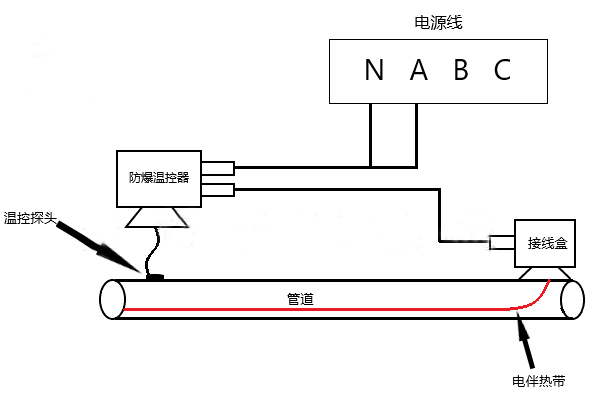

380V防爆温控器接线图

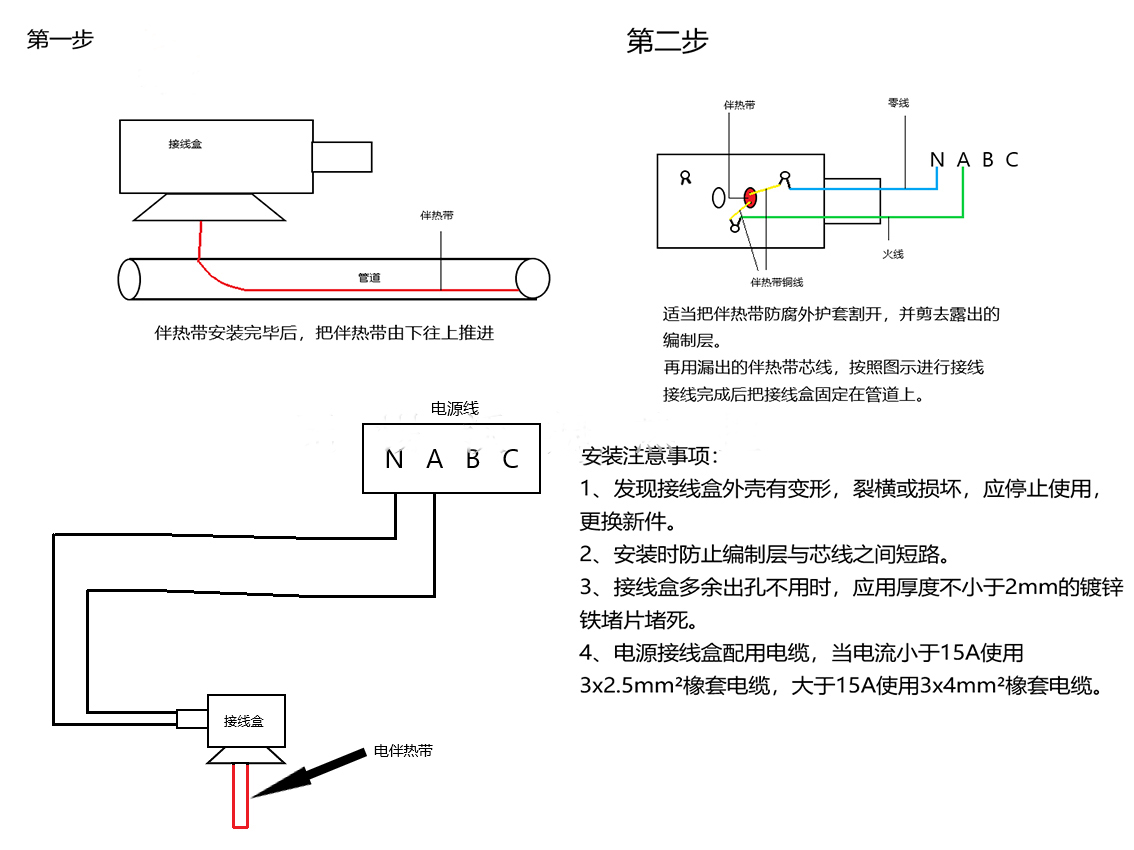

电源接线盒接线图

尾端安装示意图

它用于恒功率电伴热带尾端密封接线盒。

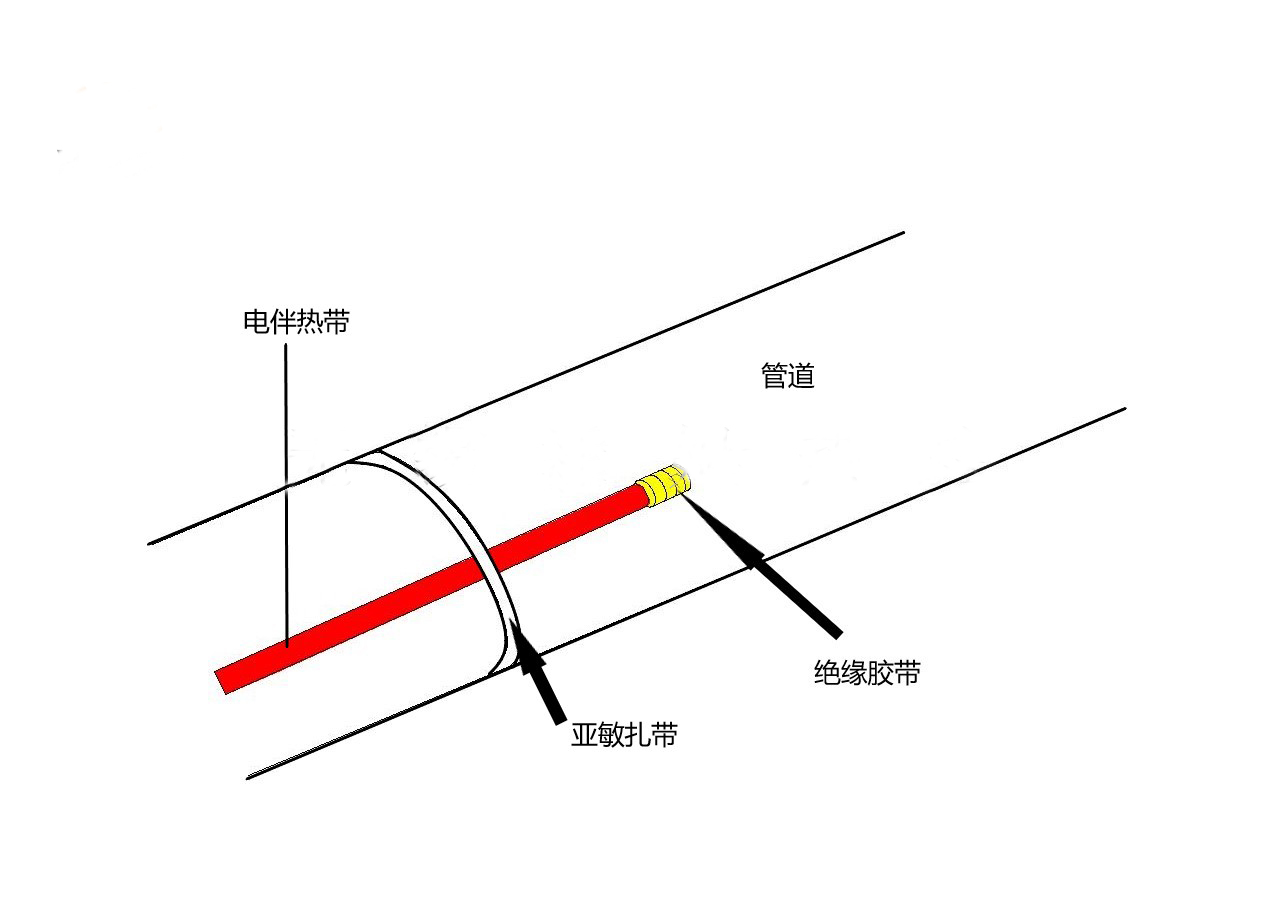

第一步：将电伴热带末端用刀把护套层、编制层、绝缘层割去。再用绝缘胶带在电伴热带末端缠绕若干圈做好绝缘。

第二步：将电伴热带末端推进尾端接线盒的首端中，并在电伴热带与尾端接线盒首端缝隙中涂抹上704硅胶。

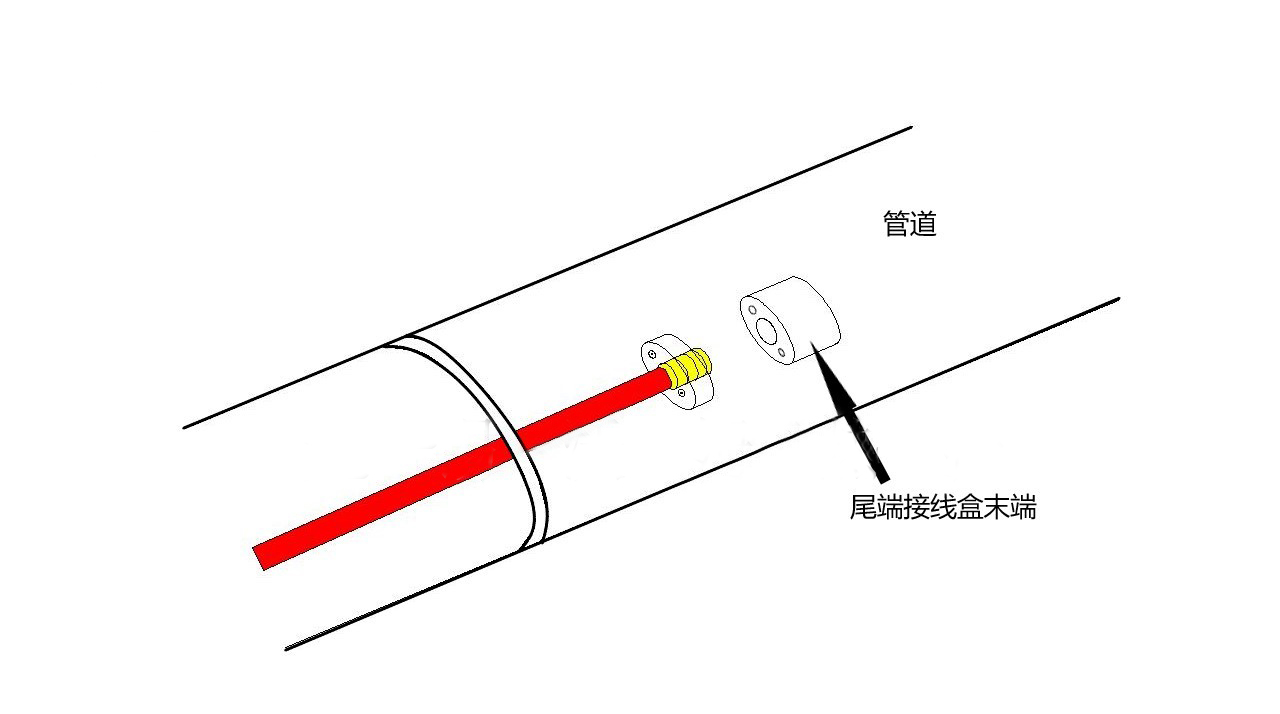

第三步：将电伴热带推进尾端接线盒末端，再把尾端接线盒首尾两端接上，用螺丝拧紧。

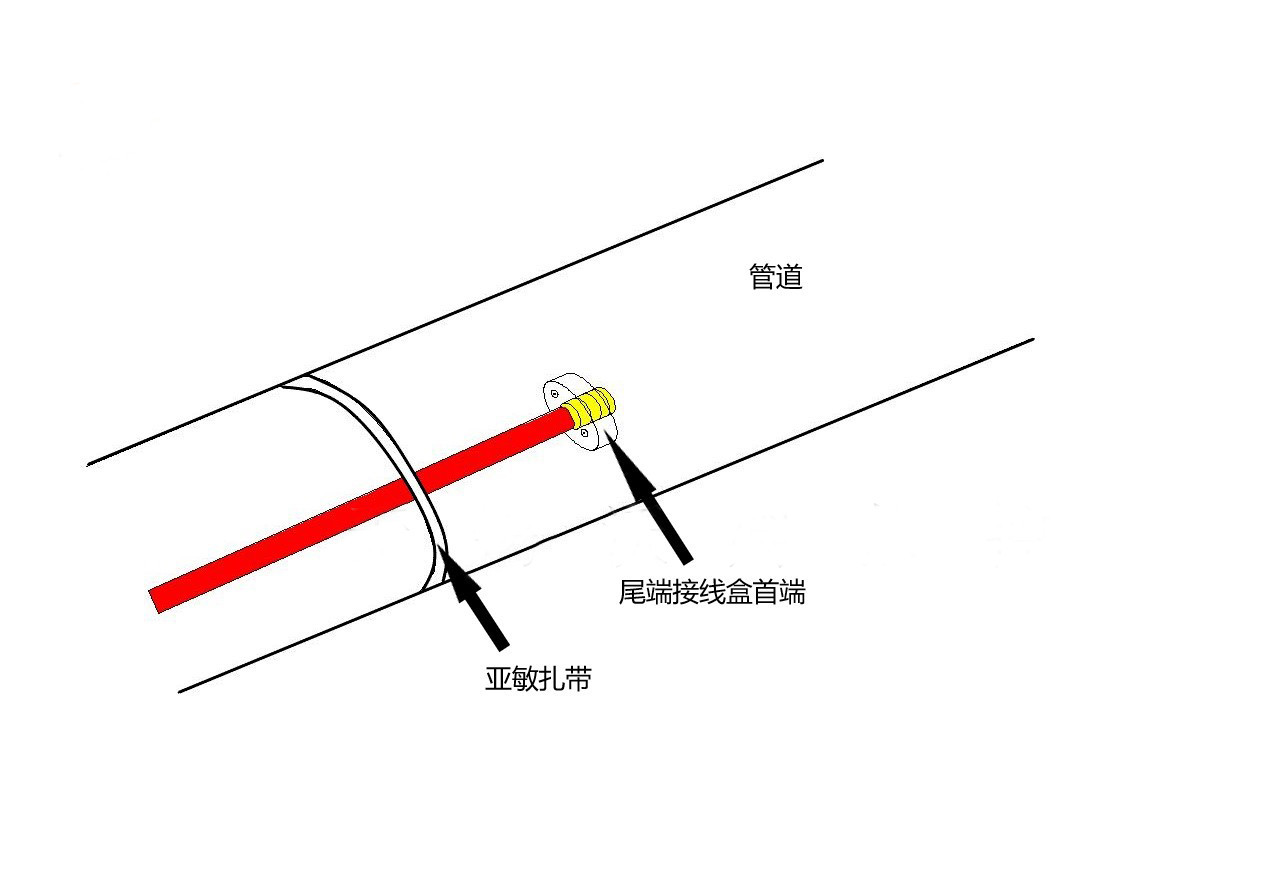

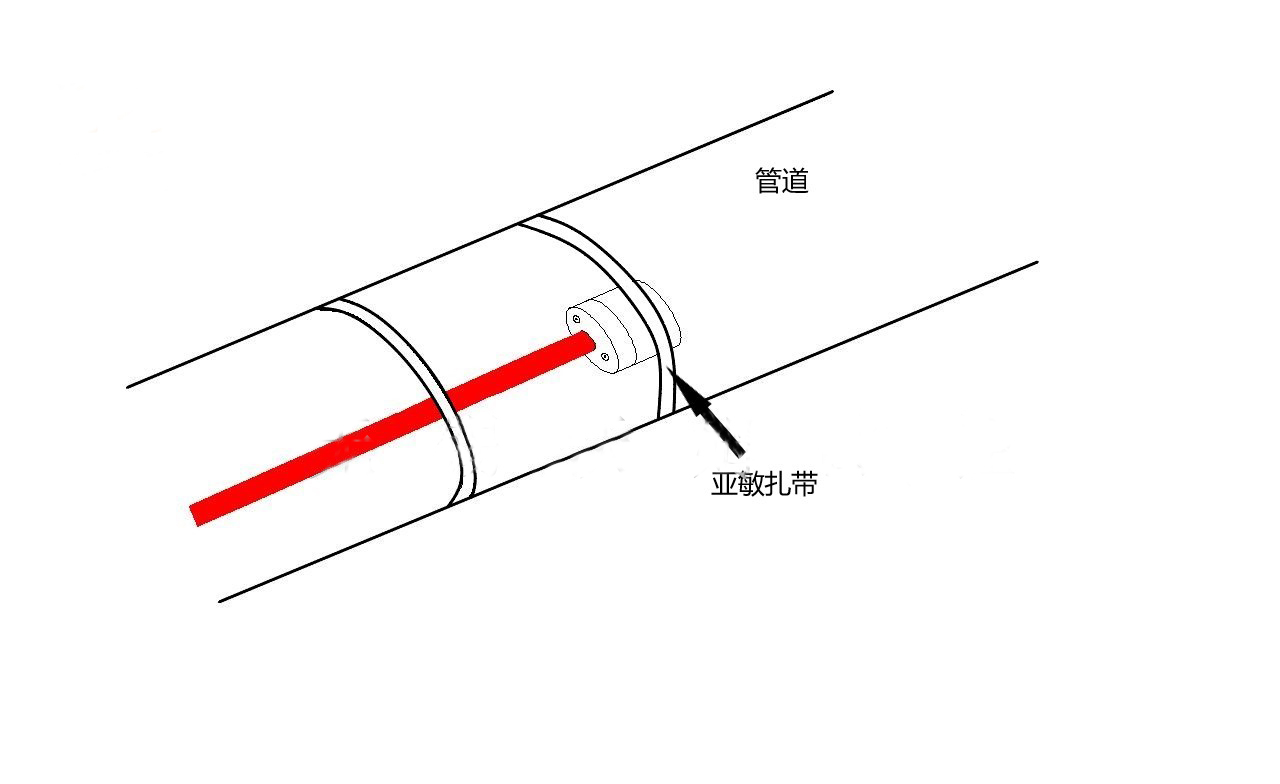

第四步：电伴热带末端用尾端接线盒处理好之后，再用亚敏扎带把尾端接线盒固定在管道上。

第一步

第二步

第三步

第四步

1.防爆电加热产品：

（1）防爆恒功率并联电伴热带：220V~660V，≤60W/m，增安型

（2）防爆恒功率串联电伴热带：220V~660V，≤60W/m，增安型

（3）自限温电伴热带：220V~660V，≤65W/m，增安型

2.防爆配电、仪表箱类（组装型）：

（1）防爆电源接线盒：220V～660V，40A，增安型

（2）防爆二通接线盒：220V～660V，40A，增安型

（3）防爆三通接线盒：220V～660V，40A，增安型

（4）防爆尾端接线盒：220V～660V，40A，增安型
