概述：

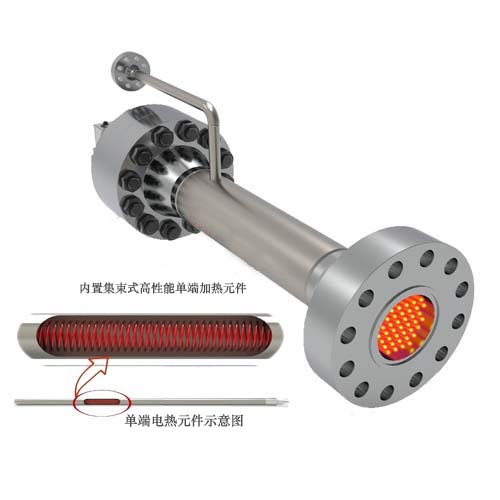

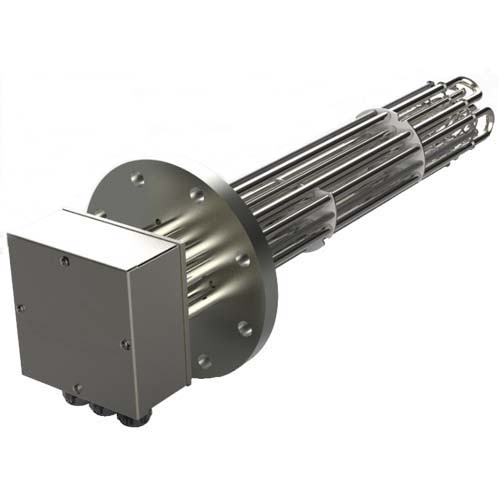

>>法兰加热器是使用很多U型管状加热元件或者很多单端加热管焊接在法兰上。与罐体或压力容器中的法兰对接，用于加热流动或者静止的介质。如水、油、腐蚀性溶液、气体等
应用:
>>加热水，油，腐蚀性溶液，高速流动的气体等
优越之处:
>>与传统加热器相比，尺寸减小，额定功率相同，加热速度更快。
优势:
>>方便安装
>>维护方便
>>可获得更高的功率
>>适合加热领域广
选型须知:
为了选择正确的法兰加热器，请考虑以下因素：
>>法兰标准、法兰尺寸和压力
>>加热元件的表面负荷
>>箱体或者压力容器的长度
>>护套材料（腐蚀性或非腐蚀性)
>>腐蚀的温度
>>加热器外部环境的腐蚀程度
>>防潮接线盒或防爆接线盒
>>腐蚀速率
>>温度传感器数量
>>探头型号：K PT100 CU50...
参数选型
|
型号 |
电压(V) |
功率(Kw) |
A伸入 长度mm |
加热管 数量（支） |
加热管管径 |
公称直径 NPS/DN |
表面负荷 W/cm2 |
备注 |
||||
|
3008000-1/2/3 |
380 3N~ |
2.5 |
5 |
10 |
400 |
6 |
12 |
4inch/100 |
1.53 |
3.06 |
6.13 |
|
|
3008001- |
|
3 |
6 |
12 |
425 |
6 |
12 |
4inch/100 |
1.72 |
3.44 |
6.88 |
|
|
3008002- |
|
4.5 |
9 |
18 |
600 |
6 |
12 |
4inch/100 |
1.77 |
3.55 |
7.10 |
|
|
3008003- |
|
6 |
12 |
24 |
800 |
6 |
12 |
4inch/100 |
1.74 |
3.49 |
6.98 |
|
|
3008004- |
|
7.5 |
15 |
30 |
1000 |
6 |
12 |
4inch/100 |
1.78 |
3.56 |
7.13 |
|
|
3008005- |
|
4.5 |
9 |
18 |
600 |
6 |
12 |
5inch/125 |
1.87 |
3.75 |
7.50 |
|
|
3008006- |
|
6 |
12 |
24 |
550 |
9 |
12 |
5inch/125 |
1.84 |
3.68 |
7.36 |
|
|
3008007- |
|
7.5 |
15 |
30 |
700 |
9 |
12 |
5inch/125 |
1.75 |
3.51 |
7.01 |
|
|
3008008- |
|
9 |
18 |
36 |
800 |
9 |
12 |
5inch/125 |
1.87 |
3.73 |
7.47 |
|
|
3008009- |
|
10 |
20 |
40 |
900 |
9 |
12 |
5inch/125 |
1.82 |
3.64 |
7.27 |
|
|
3008010- |
|
11.25 |
22.5 |
45 |
1000 |
9 |
12 |
5inch/125 |
1.82 |
3.64 |
7.28 |
|
|
3008011- |
|
12.5 |
25 |
50 |
900 |
12 |
12 |
6inch/150 |
1.70 |
3.41 |
6.82 |
|
|
3008012- |
|
15 |
30 |
60 |
1000 |
12 |
12 |
6inch/150 |
1.82 |
3.64 |
7.28 |
|
|
3008013- |
|
17.5 |
35 |
70 |
1000 |
15 |
12 |
6inch/150 |
1.69 |
3.39 |
6.80 |
|
|
3008014- |
|
20 |
40 |
80 |
1100 |
15 |
12 |
6inch/150 |
1.75 |
3.50 |
7.00 |
|
|
3008015- |
|
22.5 |
45 |
90 |
1250 |
15 |
12 |
6inch/150 |
1.71 |
3.43 |
6.86 |
|
|
3008016- |
|
25 |
50 |
100 |
1100 |
21 |
12 |
8inch/200 |
1.64 |
3.29 |
6.58 |
|
|
3008017- |
|
30 |
60 |
120 |
1300 |
21 |
12 |
8inch/200 |
1.63 |
3.27 |
6.53 |
|
|
3008018- |
|
37.5 |
75 |
150 |
1500 |
21 |
12 |
8inch/200 |
1.74 |
3.48 |
6.97 |
|
|
3008019- |
|
45 |
90 |
180 |
1300 |
30 |
12 |
10inch/250 |
1.71 |
3.43 |
6.86 |
|
|
3008020- |
|
50 |
100 |
200 |
1450 |
30 |
12 |
10inch/250 |
1.69 |
3.37 |
6.75 |
|
1、加热器默认电压为380V，另可提供100V～690V任意电压可供选择 400V 415V 440V 660V 690V
2、加热器法兰标准为HG/T20592-2009，公称压力等级为PN16(1.6MPa),法兰密封面形式为RF,如需其它标准请联系，有各种标准可供选择。
3、加热器-1型最高温度500℃，-2型最高温度400℃，-3型最高温度300℃
我们可通过改变加热管材质可以达到更多的使用环境（耐酸碱，温度级别高至950℃）
1000KW 800KW 600KW 400KW 200KW 本产品安全使用时应配用与环境相适应的防爆温度控制器，或安装在安全区的温度控制器，控制容器液体介质出口温度不超过85℃，加热管表面温度不超过110℃，保证容器内完全充满液体介质，电加热器的加热部分应全部置入液体介质，方可通电工作。 防爆标志：EXd II CT4 Gb
◇ 加热液体时确保液体充满容器
◇ 加热气体时确保气体处于流动状态
◇ 需配合温度控制系统使用
