便携分体式电力电缆故障测试|便携式电缆故障定位系统——多次脉冲法测距方案

一、 仪器功能综述

       本套电力电缆故障探测设备专为用于探测35KV以下电力低压电缆的主绝缘故障而设计,探测设备中含有低压脉冲法、脉冲电流法、二次脉冲法等多种故障测距方法,含有声磁同步法(利用故障点放电产生的声音与磁场信号传播到测试探头的时间差探寻故障点位置的方法)、声测法与音频信号感应法等多种故障定点的方法,具有音频信号感应法与脉冲磁场的方向法等多种路径探测及电缆鉴定的方法。

序号

名称

型号

测试方法/功能

数量

价格

1

电力电缆故障测距仪

T-905A

具有低压脉冲法、脉冲电流法、二次脉冲法测距三种测距方法,大液晶高亮度显示。

1台



2



电缆测试高压信号发生器

(配置35KV/3μF电容)

T-303A

(T-303升级版)

击穿能量1024焦耳,适用于35Kv及其以下各种等级电缆的故障测试,可直流烧弧及恢复性直流耐压试验。

1套



3

音频信号发生器

T-602

1KZ方波,连续/断续2种方式,输出匹配自动调节。配合定点仪T-505进行金属性短路故障定点、路径查寻、电缆识别

1台



4

声磁同步法电缆故障定点仪

T-505

使用磁场与声音波形比较进行精确定点,可转换接收音频信号进行路径探测,电缆唯一性鉴别等综合功能

1台

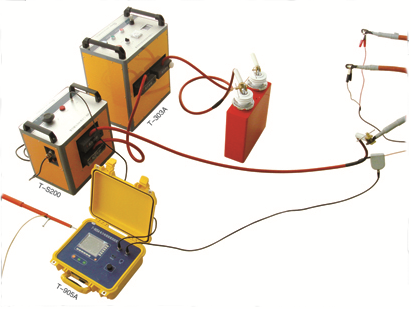

      整套设备相互配合使用可探测电力电缆的开路、短路、高阻及闪络性故障的距离及故障点精确位置,同时能探测电缆的路径,并能鉴别电缆的唯一性。

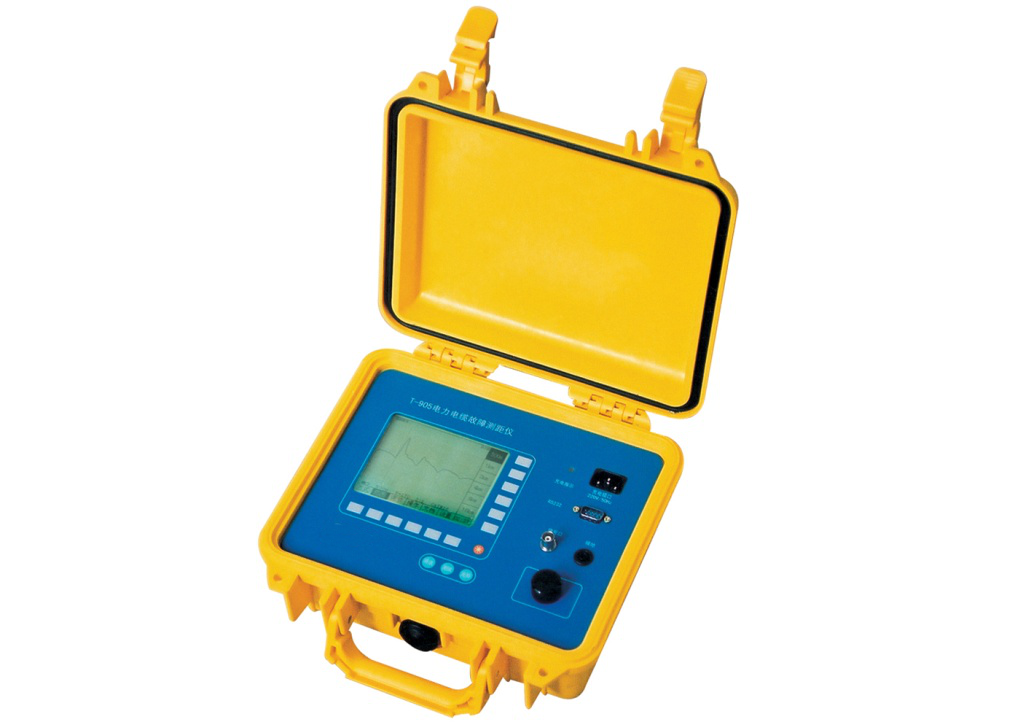

二、 T-905A电缆故障测距仪

1、概述

利用现代行波理论及电弧理论,融合最新电力电缆故障测距技术研制成功的高智能化电力电缆故障测试仪器。在T-903B的基础上加入更先进的二次脉冲工作方式和低压脉冲自动测试功能,主要用于测定电力电缆的断线、低阻、高阻及闪络性故障的故障距离。


2、功能特点

1) 具有低压脉冲、脉冲电流和二次脉冲三种电力电缆故障测距方法,可测所有类型的电力电缆故障。

2) 与二次脉冲耦合器配合,用二次脉冲法进行测距,波形更容易理解。

3) 低压脉冲自动测试:先进、准确,可以成功测试开路及短路故障。

4) 低压脉冲手动测试:方便、直观,和自动测试完美配合。

5) 低压脉冲法、脉冲电流自动定位故障距离。

6) 波形记忆比较功能。

7) 波形存储:能够永久存储50个波形及测试时间。

8) 波形打印和联机功能:可与计算机连接,读取存储波形,还可以进行波形数据管理及分析。

9) 平衡增益按键可调。

10) 人性化设计,一键多功能操作,中文操作界面,易于学习

11) 智能充电管理,减少充电时间,延长电池使用寿命;具备欠压报警、低压自动关机、30分钟无按键操作自动关机功能。

12) 体积小、重量轻、便于携带。

3技术指标

1) 最大测量范围:0-16km标准配置,可扩展至32Km。

2) 开机启动反应时间:≤3S

3) 测量精度:0.4m

4) 液晶显示屏:4.7"单色高亮度屏,适合室外阳光等复杂环境。

5) 测量误差

在低压脉冲和二次脉冲方式下:

范围≤4km时,不大于±1m

范围>4km时,不大于±4m

在脉冲电流方式下:

范围≤4km时,不大于±4m

范围>4km时,不大于±16m

6) 测量盲区:≤1m

7) 可充锂电池使用时间:5小时

8) 充电电压:AC220V±10%

9) 适用环境温度:-25℃~+50℃

10) 体积:330mm×305mm×152mm

11) 重量:3kg


三、 T-303A高压信号发生器

1、概述

主要用于35KV及以下等级电力电缆的高阻、低阻和闪络性故障测试,能产生高达32KV的高电压,使故障点击穿放电,配合电缆故障测距仪器和定点仪器进行故障测距和定点及电缆路径查寻、电缆识别。并具备修复性电缆直流耐压试验功能和封闭性故障直流烧弧功能。


2、特点

1) 具有直流高压输出、单次放电、周期放电功能,适应不同的故障性质,配合电缆故障测试仪器(T-905AT-505)查找电缆故障点的位置。

2) 台式结构,所有控制、操作和显示器件均设置于面板上,显示直观、操作方便。

3) 独特的工艺和结构,将升压、整流和放电装置融为一体,接线简单、操作安全方便、体积小、重量轻。

4) 高压输出线采用一体化模块输出,提高安全性防护及操作便携性。

5) T-303A在面板上添置“高压分闸”按钮,进一步提高操作的安全性

3、技术指标

1) 输出电压:0-32KV,负极性,连续可调

2) 额定电容容量:2μF f

3) 最大充电电流:30-50mA

4) 工作方式:直流/单次脉冲/周期脉冲

5) 最大放电能量: 1024J

6) 周期放电周期: 0-15S连续可调

7) 高压输出线:50KV橡胶绝缘同轴电缆

8) 供电电源:220V±10%   50HZ±10%

9) 质量:25Kg

10) 体积:450mm×310mm×600mm

11) 适用环境温度:-25℃- +50℃



四、 T-505电缆故障定点仪

1、 概述

采用先进的声磁同步技术,T-602电缆测试音频信号发生器或T-303电缆测试高压信号发生器配合,快速、客观地测定电力电缆低阻、高阻及闪络性故障的精确位置,并可用于寻找电缆路径,进行电缆鉴别和深度测量。

2、特点

1) 功能完善,可对各种电缆故障进行定点和确定电缆路径。

2) 同步接收电缆故障点放电的声音和磁场信号并同时显示在液晶显示屏上,测量精度高,抗干扰能力强。

3) 信号波形在大屏幕液晶显示器上显示,波形直观,容易识别。

4) 探测方法以波形识别为主,耳机监听为辅,消除听觉误差,操作不易疲劳。

5) 具有背光、自动关机及充电保护电路。

6) 操作简单方便、外形美观、便于携带。

3、技术指标

1) 高阻故障定点精度:0.2m

2) 路径探测精度:0.2m

3) 低阻故障定点精度:<2m

4) 功耗:1.5W

5) 质量:1Kg

6) 体积:230mm×140mm×170mm

7) 适用环境温度:-25- +50℃

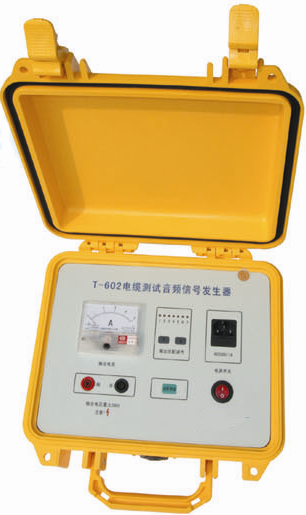

五、 T-602电缆测试音频信号发生器

1、概述

对电缆加1KHZ音频电流信号,配合T-504/505电缆故障定点仪查找电缆路径或对电缆低阻故障进行定点,使电缆路径查找及低阻故障定点更加快捷方便。具备电缆识别功能


2、特点

1) 利用单片机控制,输出阻抗自动匹配

2) 输出功率大(最大75W),信号穿透能力强,探测范围大。

3) 具有连续/断续两种工作方式,适应不同现场情况。

4) 过电流自动保护,可靠性高。

5) 操作简单,接线方便。

3、技术指标

1) 输出功率:最大20W

2) 发射信号频率:1KHZ方波

3) 信号发射方式:连续/断续可选

4) 电源电压:220V±10%(交流)

5) 质量:2Kg

6) 体积:275mm×255mm×130mm

7) 适用环境温度:-10℃- +40
