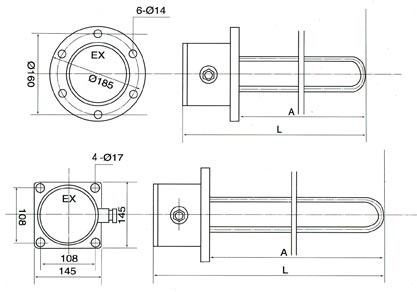

该加热器为防爆加热器，联接法兰采用圆法兰和方法兰的形式（方法兰在型号后面加F），选定电压可220V或380V，并可在接线腔内安装温度控制器。质量较为稳定。
法兰联接的预留孔为≥Φ95。如需配温控器，预留孔为≥Φ110，型号后加"T"，设计压力为1.6Mpa材料为全不锈钢。
钢管配线380V为M24×1.5；220V为M20×1.5
| 型号 | 额定电压 V | 功率 kw | A mm | L mm | 适用电缆 mm |
| BGY8-220（380）/1 | 220/380 | 1 | 300 | 410 | 12-17 |
| BGY8-220（380）/2 | 2 | 400 | 510 | ||
| BGY8-220（380）/3 | 3 | 500 | 610 | ||
| BGY8-220（380）/4 | 4 | 600 | 710 | ||
| BGY8-220（380）/5 | 5 | 720 | 830 | ||
| BGY8-220（380）/6 | 6 | 850 | 960 | ||
| BGY8-220（380）/7 | 7 | 1000 | 1110 | ||
| BGY8-220（380）/8 | 8 | 1150 | 1260 |

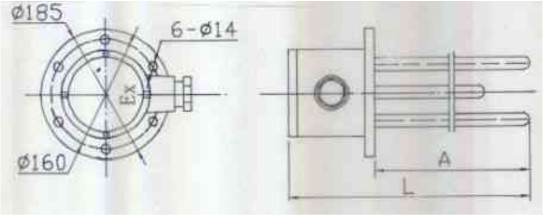

BGY8T型加热器外形
基本参数
|
型号BGY |
额定电压（V） |
功率（KW） |
表面负荷（W/cm2） |
A mm |
L mm |
适用电缆m㎡ |
|
BGY8T-220（380）/1 |
220（380） |
1 |
≤2 |
200 |
310 |
Φ12～φ17 |
|
BGY8T-220（380）/2 |
220（380） |
2 |
≤2 |
350 |
460 |
Φ12～φ17 |
|
BGY8T-220（380）/3 |
220（380） |
3 |
≤2 |
500 |
650 |
Φ12～φ17 |
|
BGY8T-220（380）/4 |
220（380） |
4 |
≤2 |
650 |
760 |
Φ12～φ17 |
|
BGY8T-220（380）/5 |
220（380） |
5 |
≤2 |
850 |
960 |
Φ12～φ17 |
|
BGY8T-220（380）/6 |
220（380） |
6 |
≤2 |
1000 |
1110 |
Φ12～φ17 |
|
BGY8T-220(380）/7 |
220（380） |
7 |
≤2 |
1200 |
1310 |
Φ12～φ17 |
|
BGY8T-220（380）/8 |
220（380） |
8 |
≤2 |
1350 |
1460 |
Φ12～φ17 |

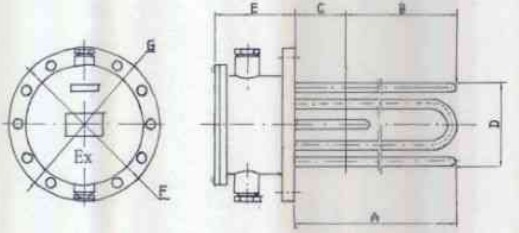

BGY15T/BGY20T型加热器外形
基本参数
|
型号 BGY |
额定电压 （V） |
功率 （KW） |
表面负荷 （W/cm2） |
A mm |
B mm |
D mm |
F mm |
G mm |
适用电缆 m㎡ |
|
BGY15T-380/3 |
380 |
3 |
≤2 |
650 |
300 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/5 |
380 |
5 |
≤2 |
800 |
400 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/8 |
380 |
8 |
≤2 |
950 |
500 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/10 |
380 |
10 |
≤2 |
1100 |
600 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/12 |
380 |
12 |
≤2 |
1300 |
700 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/8 |
380 |
8 |
≤2 |
800 |
300 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/10 |
380 |
10 |
≤2 |
1000 |
400 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/13 |
380 |
13 |
≤2 |
1200 |
500 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/15 |
380 |
15 |
≤2 |
1400 |
600 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/17.5 |
380 |
17.5 |
≤2 |
1600 |
700 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/20 |
380 |
20 |
≤2 |
1800 |
800 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
