热电偶用补偿导线热电偶补偿电缆ZR-KX-HA-FFRP721.5 热电偶用补偿导线型号解释

GB/T 4989-2013

补偿导线（测温线）热电偶测温专用线

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T498994《热电偶用补偿导线》国家标准(等效采用IEC5843《热电偶第三部分补偿导线》国际标准)，绝缘层和护层选用进口上等氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度60205260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

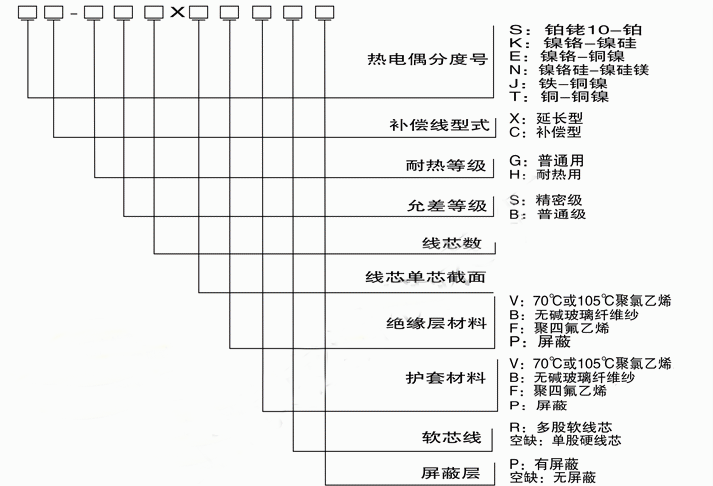

补偿导线代号及命名法表

阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，

屏蔽可采用镀锡铜丝屏蔽。

S(A)精密级

主要技术指标

补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。

其中: a型号第一个字母与热电偶的分度号相对应；

b)字母“X"表示延伸型补偿导线(型别)；

c)字母“C"表示补偿型补偿导线(型别)。

注: SC型补偿导线可配用R型分度号热电偶

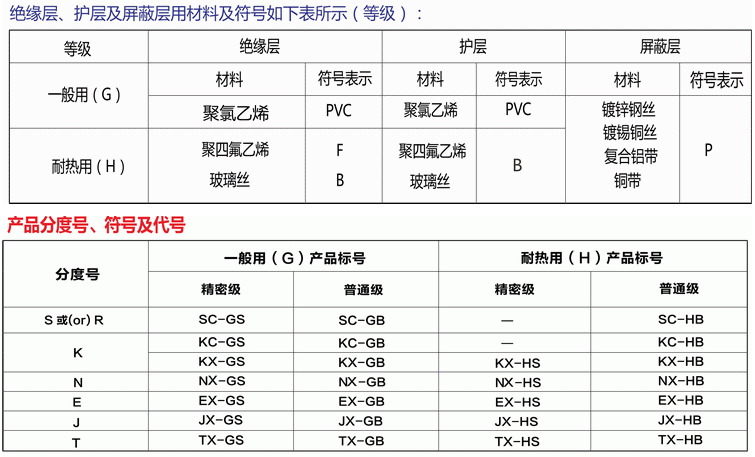

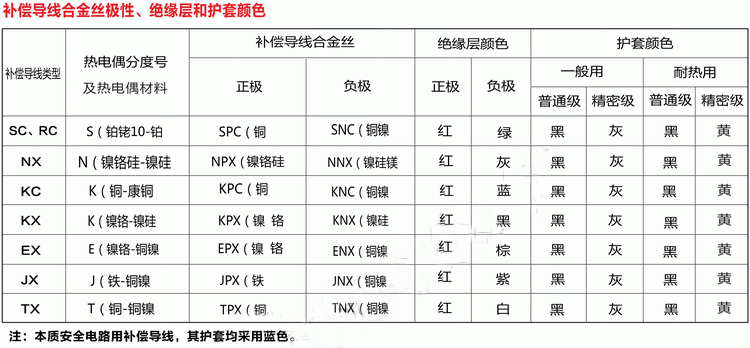

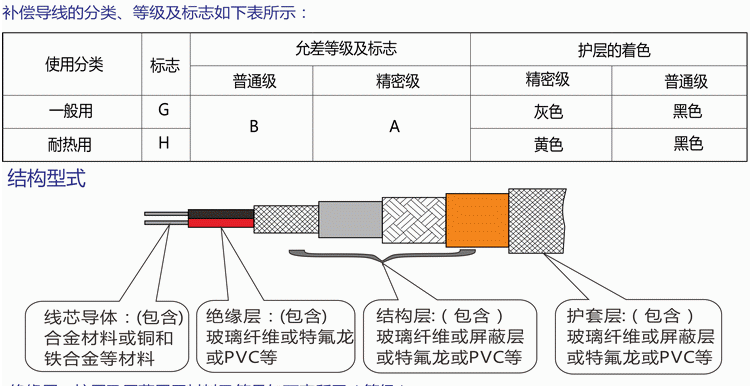

使用分类、允差等级、护层着色标志

实例

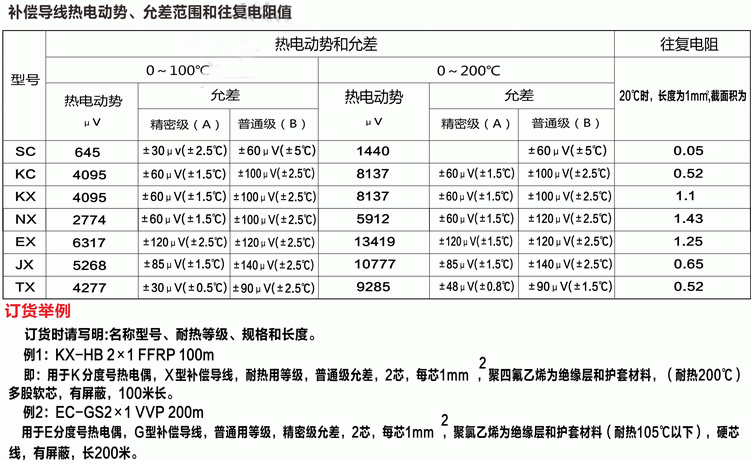

1、配K型偶补偿导线，单线标称截面1.5mm2一般用普通级补偿型补偿导线表示为: KC-G-VV2×1.5GB/T 4989-94

2、耐热用精密级屏蔽补偿型补偿导线表示为: KCA-HS-FFP2×1.5 GB/T 4989-94

3、耐热用精密级屏蔽软线延伸型补偿导线表示为: KX-HS-FFRP2×1.5 GB/T 4989-94

注:补偿导线成品的线芯间和线芯与屏蔽间的绝缘电阻，在温度为20℃时，每10m不小于5MQ。

4、补偿导线成品耐热老化温度在275℃/24小时前后进行5倍外径的卷绕试验，经电压500V/1分钟不击穿。

5、耐热用补偿导线的防水试验，从成品中取出1.5M的试样端部外露放入40±2℃的恒温器中，经240小时( 10天)后，导线线芯间和线芯与屏蔽间

每米电阻值应不小于25MQ.

6、耐热用补偿导线的耐酸实验，从成品中取出1.5M试样端部外露放入40±2℃。95%的浓度的硫酸溶液中，经240小时( 10天)后，导线线芯间和

线芯与屏蔽间每米电阻值应不小于25MQ.

7、补偿导线技术条件条例GB/T4989-94标准，等效IEC-584-3标准。
