汽轮机螺栓电加热器 |交直两用螺栓加热棒

本加热棒适用于汽轮机螺栓装拆及其它承压容器的大螺栓装拆,型号规格及参数可参照下表,也可按客户要求订做。

序号

电加热器型号

被加热螺栓直径φ1

保护套管长度L

发热长度L1

冷端长度 L2

功率 W

1

DJ22-1

M56×4

255

100

125

550

2

DJ22-2

280

126

700

3

DJ22-3

305

150

850

4

DJ22-4

330

175

950

5

DJ22-5

355

200

1100

6

DJ22-6

405

250

1400

7

DJ22-7

M76×4

315

125

160

900

8

DJ22-8

340

150

1050

9

DJ22-9

365

175

1200

10

DJ22-10

390

200

1350

11

DJ22-11

440

250

1650

12

DJ22-12

490

300

2050

13

DJ22-13

540

350

2350

14

DJ22-14

590

400

2700

15

DJ22-15

640

450

3050

16

DJ22-16

690

500

3350

17

DJ22-17

388

150

208

1150

18

DJ22-18

413

175

1350

19

DJ22-19

438

200

1550

20

DJ22-20

488

250

1900

21

DJ22-21

538

300

2300

22

DJ22-22

588

350

2650

23

DJ22-23

638

400

3050

24

DJ22-24

688

450

3400

25

DJ22-25

M100×4

738

500

3800

26

DJ22-26

788

550

4200

27

DJ22-27

838

600

4500

28

DJ22-28

888

650

4700

29

DJ22-29

938

700

4900

30

DJ22-30

988

750

5100

31

DJ22-31

1038

800

5300

32

DJ22-32

1088

850

5500

33

DJ22-33

1138

900

5700

34

DJ22-34

1188

950

5900

35

DJ22-35

1238

1000

6100

36

DJ22-36

1288

1050

6300

37

DJ22-37

M120×4

480

200

250

1650

38

DJ22-38

530

250

2050

39

DJ22-39

580

300

2450

40

DJ22-40

630

350

2900

41

DJ22-41

680

400

3300

42

DJ22-42

730

450

3700

43

DJ22-43

780

500

4100

44

DJ22-44

830

550

4500

45

DJ22-45

880

600

4600

46

DJ22-46

930

650

4800

47

DJ22-47

980

700

5000

48

DJ22-48

1030

750

5200

49

DJ22-49

1080

800

5400

50

DJ22-50

1130

850

5600

51

DJ22-51

1180

900

5800

52

DJ22-52

1230

950

6000

53

DJ22-53

1280

1000

6200

54

DJ22-54

1330

1050

6400

注.1本表所列电加热棒参數适用于中心孔直径d-22 6士0.20mm的螺栓,凡不符合本表所列中孔直径与规格参数的电加热棒,由用户与制造厂商定.

2本表所列的电加热器表面功率密度选用8W/cm2~.11W/cm2
3)额定功率:根据尺寸定做,或参见标准《UDC ZB K54 019-88》

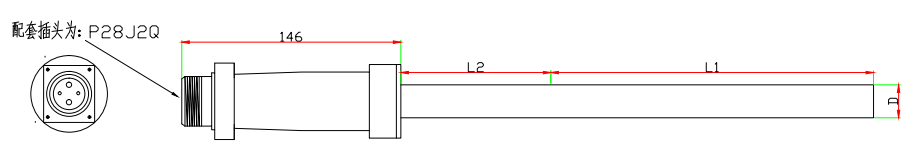

4)外形结构:


    L1:加热长度
    L2:冷端长度
    D:加热棒直径
    手柄及插座总长为146mm,加热棒配套的插头为P28J2Q,标配中不含该插头。






技术要求:

(一)汽轮机螺栓电加热器应符合下列要求:
    1、电加热器所用原材料应符合下列要求:
       ① 绝缘材料氧化镁的成份应符合HG3-1294-80《氧化镁》规定;
       ② 氧化镁须经烘干后使用;
       ③ 电加热器所用的电热材料为0Cr27A17Mo2高电阻电热合金丝,其工作温度为400°C,技术要求按GB1234《高电阻电热合金》规定;
       ④ 电加热器保护套管材料为1Cr18Ni9Ti耐热不锈钢管。其技术要求按YB804《不锈耐酸钢无缝钢管》规定。使用其它材料由制造厂与用户商定;
       ⑤ 电加热器用的保护套管内部去除毛刺后,再用汽油或煤油清洗干净,并吹干后才能使用。
    2、电加热器成品应符合下列要求:
       ① 电加热器的额定工作电压为220±20V。直流100V,低压50V;
       ② 电加热器插入长度在1m以内的,其中心线直线度不大于?0.3mm;插入长度在1-2m的,其中心线直线度不大于?0.4mm;
       ③ 插入部分直径偏差为-0.20mm/-0.50mm;
       ④ 插入部分长度偏差为±5mm,发热长度偏差为±5mm,底部冷端长度为25-30mm;
       ⑤ 电加热器在使用时要求发热均匀,不允许有局部过热现象。
    (二)对电加热器进行寿命试验时,每次加热时间为10-20min。电加热器在间断加热情况下,在螺栓中心孔与电加热器的外径总间隙在0.8-1.3mm条件下,累计寿命不少于50h。
    (三)合金电阻丝与引出线连接处应牢固可靠,不得有松动。外壳必须有良好接地。
    (四)电加热器钢套管经冷拨缩管后,用着色探伤或用5倍以上放大镜检查其表面,不得有裂纹等缺陷。缩管时应单向成型。
    (五)电加热器冷端封口处要求密封严密,以免潮气进入,破坏绝缘。
    (六)电加热器制造完成后,经过一个半月后,在常温下用500V兆欧表再测定其绝缘电阻(可在制造厂或用户处进行)应不低于50MΩ。


交直两用螺栓加热棒(硬管、软管两种)  -汽轮机螺栓交直流加热设备

 QARB汽轮机螺栓低压加热装置经多家电厂使用,该装置安全可靠、操作方便、使用寿命长、效果良好、深受用户青睐。QAK-I直流可调式螺栓加热控制柜配合直流螺栓加热器使用,具有输出直流电压稳定可调(0-220V可调)、输出路数多(多可带12路负载)、输出功率大、安全可靠等优点。

主要技术参数:

型号:QARBΦ8-Φ42
长度:<150mm-2600mm
孔径:被加热螺栓直径:M42×4--M200×4
中心孔直径:Φ8mm-Φ45mm
额定电压:交流220V±20V     直流130V±20V (可调)
额定电流:5A--80A               功率:0.5KW-15KW

汽轮机螺栓加热器硬管式使用注意事项:
◇ 控制柜外壳应有可靠接地。
◇ 螺栓加热器插头与柜体插座之间相线和中线必须连接正确,严禁出现错接现象。
◇ 螺栓加热器装卸时,必须断开电源开关。ZJK系列控制柜电压调节指示应处于小位置;WQJ低压控制柜严禁带负载进行电压换档。
◇ 负载连接时,要注意三相之间的平衡。
◇ 接插件损坏时,必须按原样配制。
◇ 专用螺栓加热器需根据螺栓具体几何尺寸制造,订货时需要请你提供:a、螺栓外径;
◇ 螺栓孔径;c、螺栓总长度;d、螺帽长度;e、配套使用的加热控制柜情况。
