FWK-120 防爆温控器

产品介绍

产品概述

  FWK-120型防爆温控器主要用于防爆性气体和粉尘环境的各种仪器仪表、电热带、电加热器的控温。

  其防爆性能符合GB3836.1-2010《爆炸性环境 第1部分:设备  通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分:通用要求》、GB 12476.5-2013 《可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD”》的规定,即可用于具有爆炸性气体混合物Ⅱ类1区、2区,又可以用于A21区粉尘危险场所。产品经国家防爆电气检验单位CJEX进行检查、试验合格,并取得防爆合格证。

防爆合格证〈防爆证号:CJEx21.0809)防爆标志:Ex d IIC T4 Gb(气体环境)/Ex tD A21 IP66 T130℃(粉尘环境),防护等级:IP66

结构特点

1)结构为隔爆、防水、防尘型。外壳采用ZL102铝合金压铸,CNC加工中心加工,2.0MPa水压测试。

2〉防爆温控器的核心控制元件分别为液胀式机械温控器〈韩国RAINEOW)、电子数显式智能温控器〈日本OMRON〉、智能双控温控模块

3〉配套黄铜镀镍防爆填料函m20×1.5,适用缆外径:7-12mm,可接电源线和恒功率并联电热带﹔如需直接连接自限温电热带,可更换其中一个格兰〈密封圈为8*14椭圆孔)。

       可替代国外产品,因为防爆温控器的核心部件选用韩国RAINBOW的温控芯,外壳为ZL102铝合金压铸,再经过高精度数控加工中心加工,螺纹全部用塞规环规检测,后经过压力测试、喷塑、组装、绝缘测试、耐电压测试等流程后才出厂。

       可替代国内常规使用的塑料或胶木材料的产品,防爆等级和防护等级超过前2类产品。

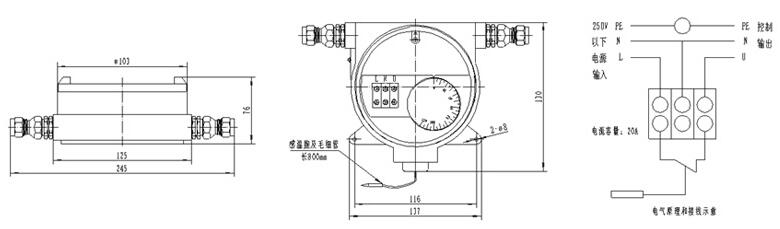

█ FWK-60 FWK-120 FWK-200 防爆温控仪(机械式 单控)

    产品型号:FWK-60 FWK-120 FWK-200

   ◆ Max电压:250VAC/1P/50Hz

    额定电流:≤20A

   ◆ 控温结构:韩国RAINBOW机械液涨式

   ◆ 控温范围:0-60℃、0-120℃、0-200℃

   ◆ 动差范围:≤±4℃

   ◆ 绝缘电阻≥50MΩ

    介电强度:2000V/1min

   ◆ 防爆标志:ExdIICT4 Gb气体 / Ex tD A21 IP66 T130℃粉尘

   ◆ 防护等级:IP66

    电缆进线口:配套黄铜镀镍防爆填料函M20*1.5,用线缆外径:7-12mm

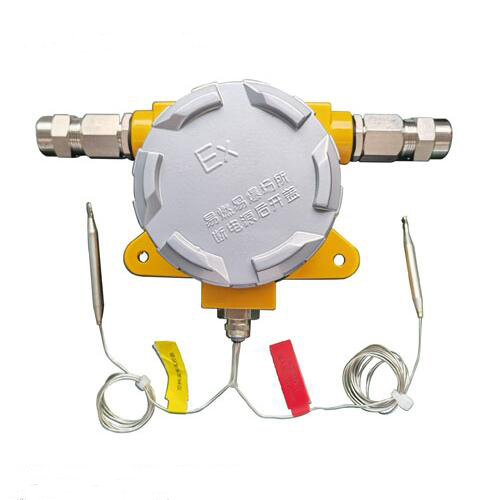

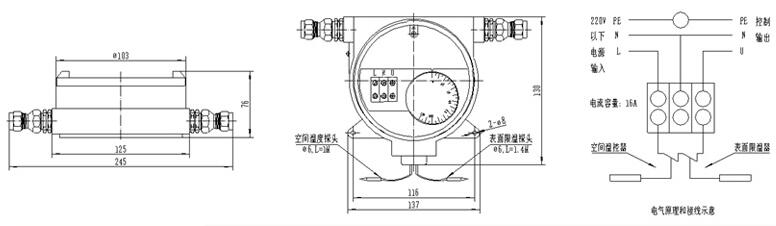

█ FWK-120/120、FWK-120/150 防爆温控器(机械式 双控)


产品型号:FWK-120/120、FWK-120/150

温控核芯:液胀式温控器

动差范围:≤±4℃

额定电压:250VAC及以下

额定电流:≤16A

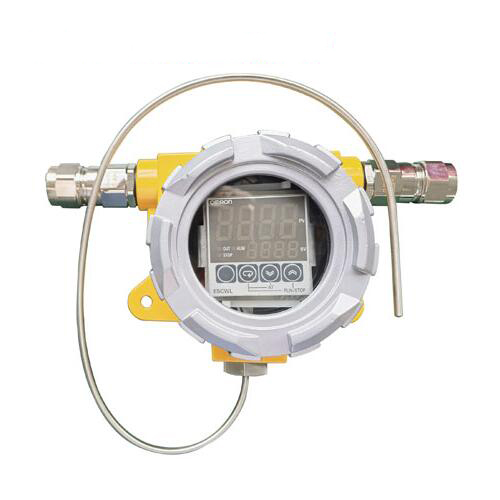

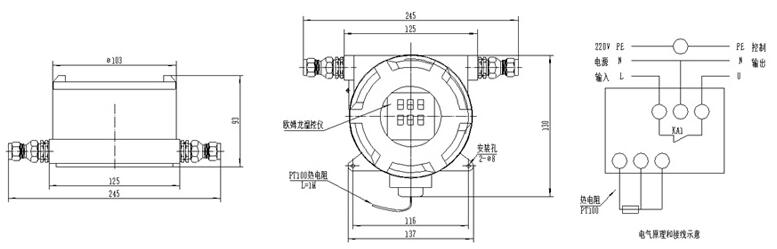

█ FWK-S 防爆温控器(电子数显式,OMRON智能温控仪)

 ◆ 产品型号:FWK-S

 ◆ 温控核芯:OMRON智能数显温控器

 ◆ 控温范围:0~200℃;

 ◆ 动差范围:≤±1℃

 ◆ 额定电压:220VAC;

 ◆ 额定电流:≤3A

 ◆ 传感器:PT100,φ4×1m

 ◆ 温度设置:在非防爆区,通电后设置

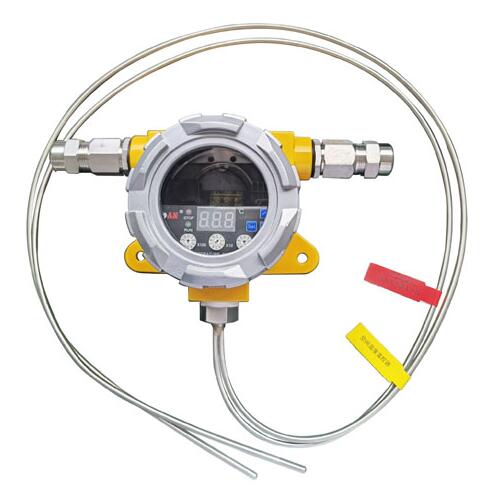

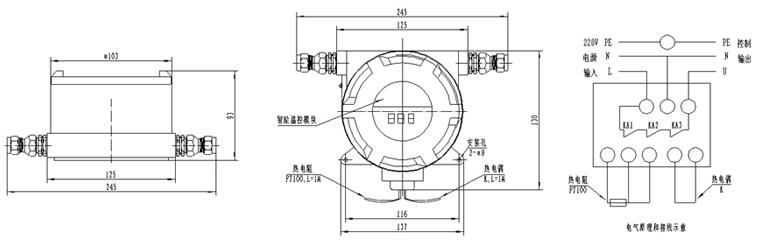

█ FWK-T 防爆温控器(电子数显、智能温控模块、2路温度输入、3路开关串联输出)

◆ 产品型号:FWK-T

◆ 温控核芯:智能温控模块

◆ 控温范围:0~200C;

◆ 动差范围:≤±1℃

◆ 额定电压:220v;

◆ 额定电流:≤10A

◆ 传感器:热电阻PT100,φ4×1m;热电偶K,φ4*1m
系统控制:通过热电阻输入信号到系统,控制工艺温度回路的自动开关。通过热电偶输入信号到系统,控制保护温度回路的自动开关和保险温度回路的断开。3个回路串联成1路输出。
工艺温度的设置:可在防爆区域现场断电后打开接线盒盖,通过3位式旋钮设置,设置好了自动运行。

保护温度和保险温度的设置:出厂前已设置,如要更改,须在非防爆区域通电进入电子菜单设置,设置好了自动运行。当工艺温度、保护温度控制回路故障,出现表面温度超过保险温度设定值,保险温度控制回路会断开电源,无输出,温度降低了也不能自动复位,须拆下来拿到非防爆区域,排除故障后,进入电子菜单人工复位,方可重新使用。
