防爆并联式单相电伴热带

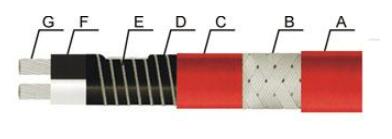

A-外护套 FEP(特氟龙） B-编织网 C-绝缘护套 FEP（特氟龙）
D-骨架层 E-镍铬合金丝（发热丝） F-芯线绝缘层FEP
G-芯线（镀锡铜绞线）
1、 并联式单相电热带能按实际需要切割使用长度，发热时可选择设计与防爆温控器热电偶等配套使用。可精确设定控制介质温度，实现自动控制，能广泛应用于管道、阀门、小型储罐、泵体等的保温、防冻、加热。
2、 结构原理
见结构（图）所示：两根平行的绝缘绞线作为电源母线，PTC特性发热丝缠绕在骨架上，每隔一个发热节长度为母线交替连接，形成连续的并联电阻。母线通上单相220V电源，各并联电阻发热。

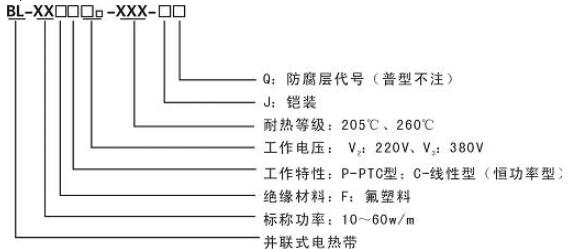

3、 并联式单相电伴热带主要型号规格：
产品型号
表一
|
产品型号 |
额定电压（V） |
额定功率（w/m） |
大使用长度（m） |
流体高维持温度℃ |
|
BL-15FPV2-205-J(Q) |
220 |
15 |
210 |
130 |
|
BL-20FPV2-205-J(Q) |
220 |
20 |
170 |
130 |
|
BL-25FPV2-205-J(Q) |
220 |
25 |
160 |
130 |
|
BL-30FPV2-205-J(Q) |
220 |
30 |
120 |
130 |
|
BL-35FPV2-205-J(Q) |
220 |
35 |
110 |
130 |
|
BL-40FPV2-205-J(Q) |
220 |
40 |
70 |
130 |
|
BL-45FPV2-205-J(Q) |
220 |
45 |
60 |
130 |
|
BL-20FPV2-260-J(Q) |
220 |
20 |
170 |
180 |
|
BL-30FPV2-260-J(Q) |
220 |
30 |
120 |
180 |
|
BL-40FPV2-260-J(Q) |
220 |
40 |
70 |
180 |
|
产品型号 |
额定电压（V） |
额定功率（w/m） |
大使用长度（m） |
流体高维持温度℃ |
|
BL-25FPV3-205-J(Q) |
380 |
25 |
396 |
130 |
|
BL-30FPV3-205-J(Q) |
380 |
30 |
330 |
130 |
|
BL-35FPV3-205-J(Q) |
380 |
35 |
383 |
130 |
|
BL-40FPV3-205-J(Q) |
380 |
40 |
246 |
130 |
|
BL-45FPV3-205-J(Q) |
380 |
45 |
220 |
130 |
|
BL-50FPV3-205-J(Q) |
380 |
50 |
198 |
130 |
|
BL-55FPV3-205-J(Q) |
380 |
55 |
180 |
130 |
|
BL-60FPV3-205-J(Q) |
380 |
60 |
165 |
130 |
|
BL-65FPV3-205-J(Q) |
380 |
65 |
152 |
130 |
|
BL-30FPV3-260-J(Q) |
380 |
30 |
330 |
180 |
|
BL-40FPV3-260-J(Q) |
380 |
40 |
246 |
180 |
|
BL-50FPV3-260-J(Q) |
380 |
50 |
198 |
180 |
|
BL-60FPV3-260-J(Q) |
380 |
60 |
165 |
180 |
流体高维持温度：是指管道内介质需要维持的高工艺温度，一般不超过本表规定值
常态绝缘电阻：≥50M Ω/him
介电强度：2000V 50Hz/1min
绝缘层材料：F46氟塑料
高耐温： 205℃ 260℃
防爆标志：ExeⅡT4
防护等级：IP54
防爆合格证证号： GYB01156
特殊规格型号（如24V、36V、110V）电热带可以定制。
