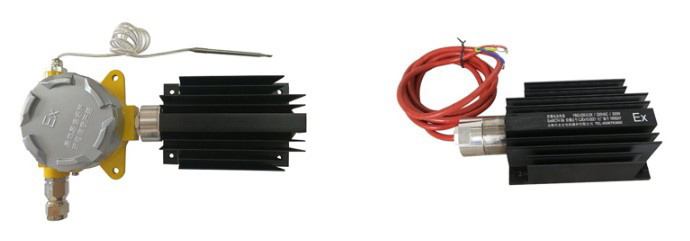

箱体防爆电加热器

产品介绍

产品概述:

     SRQ-X 系列箱体防爆电加热器,被广泛应用于爆炸性气体环境和可燃性粉尘环境的分析仪表箱、控制箱、配电箱、保温箱等,用于箱内整体加热、防冻、保温和防潮除湿。其主要特点以及和上一代产品的区别是:

     1、发热芯为密绕型发热元件,位于加热器中部,产生的热量可以通过铝合金散热翅片迅速散发到周围空间。散热翅片材质为航空铝合金型材,加高设计,磨砂处理后黑色氧化,美观且散热效果好。

     2、根据新的中国国家防爆标准GB3836-2010 的要求,双温控的设计替换了原来单一温控,通过内部防超温温控器(美国SENSATA),使加热器表面温度不超过130℃,使其符合防爆环境T4 温度等级;低温型为温控接线盒与加热部份一体式,接线盒内置0~120℃可调节机械式温控器(韩国RAINBOW),用于测量和控制箱内环境温度,考虑到接线盒内元器件耐温,建议用于箱内维持温度60℃以下。高温型加热部分带引出电缆,需另外配置温控装置控制箱体内温度。

     3、整体结构为隔爆型d,防爆标志:Ex d IIC T4 Gb(气体环境)/Ex tD A21 IP66 T135℃(粉尘环境)防护等级达到IP66,不仅可用于爆炸性气体环境(1 区、2 区),还可以用于可燃性粉尘环境(21 区、22 区),可完全替代不能用于1 区的增安型的电热带、电加热器,可完全替代不具有双重温控(表面温度控制和环境温度控制)的电加热器。

选用功率提示:每立方米空间温度每升高1℃需要的功率为25W(经验值)


技术指标

    产品型号:SBQ-220-0.2X,220VAC,200W

              SBQ-220-0.5X,220VAC,500W

              SBQ-220-1X

    SBQ:防爆电加热器

    220V:工作电压(220VAC 50Hz)

0.2:额定功率(现有产品200W、500W、1000W±10%)

X:箱体内加热用

G:高温型(高维持温度120℃以下)

低温型不标G.适用于60℃以下

F:型号,非不标注

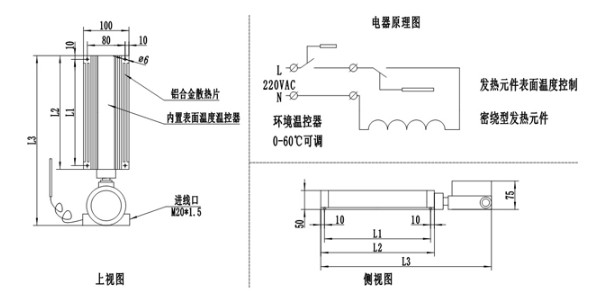

低温型箱体防爆加热器


200W:L1=130mm,L2=150mm,L3=275mm;

500W:L1=280mm,L2=300mm,L3=425mm

1000W:L1=580mm L2=600mm L3=725mm

箱体防爆电加热器可垂直安装或水平安装。建议将感温胞可靠固定在加热器上方100~200mm 处。

进线口:黄铜镀镍防爆填函料M20×1.5,适用线缆外径:7~12mm

重量:200W为2.2Kg/只 ;500W为3.2Kg/只

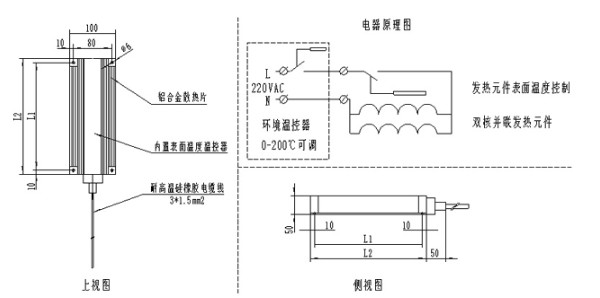

高温型箱体防爆加热器



工作电压:220v,额定功率:200w、500W、1000W,适用于箱体内加热6o℃以下;

温电一体化设计:电加热器内部设置限温器(美国SENSATA),使电加热器表面温度符合防爆环境T4温度等级﹔防爆接线盒内置-20℃~6o℃可调节机械式温控器(韩国RAINBOW) ,用于测量和控制箱体内温度。



产品概述

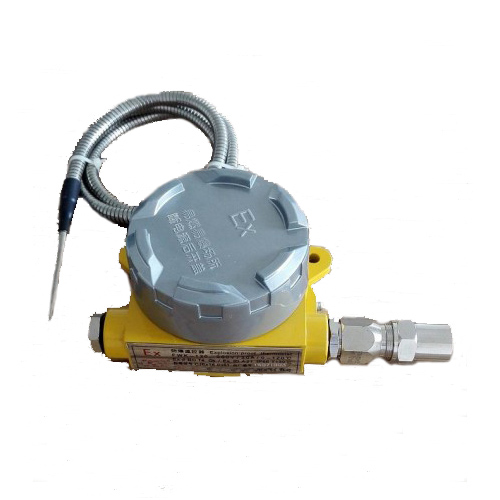

  FWKJ-AC型防爆温控器主要用于防爆性气体和粉尘环境的各种仪器仪表、电热带、电加热器的控温。

  其防爆性能符合GB3836.1-2010《爆炸性环境 第1部分:设备  通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分:通用要求》、GB 12476.5-2013 《可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD”》的规定,即可用于具有爆炸性气体混合物Ⅱ类1区、2区,又可以用于A21区粉尘危险场所。产品经防爆电气检验单位CJEX进行检查、试验合格,并取得防爆合格证。

  可替代国外产品,因为防爆温控器的核心部件选用韩国RAINBOW品牌的温控芯,外壳为ZL102铝合金压铸,再经过高精度数控加工中心加工,后经过压力测试、喷塑、组装、绝缘测试、耐电压测试等流程后才出厂。

  可替代我公司原本以塑料或胶木为外壳,国产温控芯,防爆等级为ExeIIT4和ExdIIT4的老产品,防爆等级和防护等级都有了提高。

FWKJ-120AC FWKJ-200AC

技术指标

  额定电压:250VAC/1P/50Hz

  额定电流:≤20A

  控温结构:韩国RAINBOW机械液涨式温控器

  控温范围:0-120℃、0-200℃

  动差范围:±4℃

  绝缘电阻≥50MΩ

  介电强度:2000V/1min

  防爆标志:ExdIICT4 Gb气体 / Ex tD A21 IP66 T130℃粉尘

  防护等级:IP66

  电缆进线口:配套黄铜镀镍防爆填料函M20*1.5,用线缆外径:7-12mm

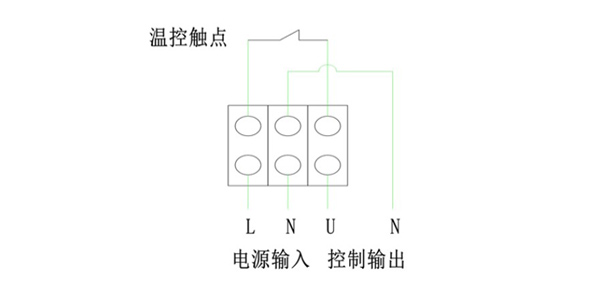

接线示意图
