系列油用螺纹夹套电加热器主要用于中小型水箱、油箱、油槽、液压装置等的加热。油用螺纹夹套电加热器由加热芯子和护套管组成，加热芯子采用高温陶瓷串镍铬电阻丝作为热源，护套管采用薄型不锈钢管制作，电加热器与箱体容器采用2″螺纹连接，护套管将加热芯子与把被加热液体隔离，在更换电加热器时，不需要放掉箱体容器内液体，仅需抽出加热芯子，更换一个新的加热芯子即可，维修方便。采用高温陶瓷串镍铬电阻丝作为热源，加热器加热时无热惯性，控温更精准。
规格和技术参数
表一（管表面负载3.5W/cm2）
|
型号 |
电压（V） |
功率（KW） |
外形尺寸（mm） |
电热元件 支/台 |
重量 |
价格 |
|
|
A |
B |
||||||
|
SJY4-1-0.5-220 |
220V 单相 |
0.5 |
260 |
180 |
|
|
|
|
SJY4-1-1-220 |
220V 单相 |
1 |
280 |
200 |
|
|
|
|
SJY4-1-2-220 |
220V 单相 |
2 |
460 |
380 |
|
|
|
|
SJY4-1-2-380 |
380V 单相 |
2 |
460 |
380 |
|
|
|
|
SJY4-1-3-380 |
380V 三相 三角形联接 |
3 |
640 |
560 |
|
|
|
|
SJY4-1-3-380 |
380V 单相 |
3 |
640 |
560 |
|
|
|
|
SJY4-1-3-220 |
220V 单相 |
3 |
640 |
560 |
|
|
|
|
SJY4-1-4-380 |
380V 三相 三角形联接 |
4 |
820 |
740 |
|
|
|
|
SJY4-1-4-380 |
380V 单相 |
4 |
820 |
740 |
|
|
|
|
SJY4-1-4-220 |
220V 单相 |
4 |
820 |
740 |
|
|
|
|
SJY4-1-5-380 |
380V 三相 三角形联接 |
5 |
1000 |
920 |
|
|
|
|
SJY4-1-5-380 |
380V 单相 |
5 |
1000 |
920 |
|
|
|
|
SJY4-1-5-220 |
220V 单相 |
5 |
1000 |
920 |
|
|
|
|
SJY4-1-6-380 |
380V 三相 三角形联接 |
6 |
1180 |
1100 |
|
|
|
|
SJY4-1-6-380 |
380V 单相 |
6 |
1180 |
1100 |
|
|
|
|
SJY4-1-6-220 |
220V 单相 |
6 |
1180 |
1100 |
|
|
|
表二(管表面负载1W/cm2)
|
型号 |
电压（V） |
功率（KW） |
外形尺寸（mm） |
电热元件 支/台 |
重量 |
价格 |
|
|
A |
B |
||||||
|
SJY4-2-0.5-220 |
220V 单相 |
0.5 |
430 |
350 |
|
|
|
|
SJY4-2-1-380 |
380V 单相 |
1 |
730 |
650 |
|
|
|
|
SJY4-2-1-220 |
220V 单相 |
1 |
730 |
650 |
|
|
|
|
SJY4-2-1.5-380 |
380V 单相 |
1.5 |
1030 |
950 |
|
|
|
|
SJY4-2-1.5-220 |
220V 单相 |
1.5 |
1030 |
950 |
|
|
|
|
SJY4-2-2-380 |
380V 单相 |
2 |
1330 |
1250 |
|
|
|
|
SJY4-2-2-220 |
220V 单相 |
2 |
1330 |
1250 |
|
|
|
◆ 工作电压允许误差：不大于其额定值的1.1倍，外壳应有效接地。
◆ 工作环境：相对湿度不大于95%，无爆炸和腐蚀性气体。
◆ 金属管材：304不锈钢。
◆ 高工作温度：SJY4型（3.5W/cm2）为120℃；SJY4型（1W/cm2）为150℃。
◆ SJY4型的工作压力应小于0.6MPa.
◆ SJY4型的安装通径G2″管螺纹
使用维护及注意事项

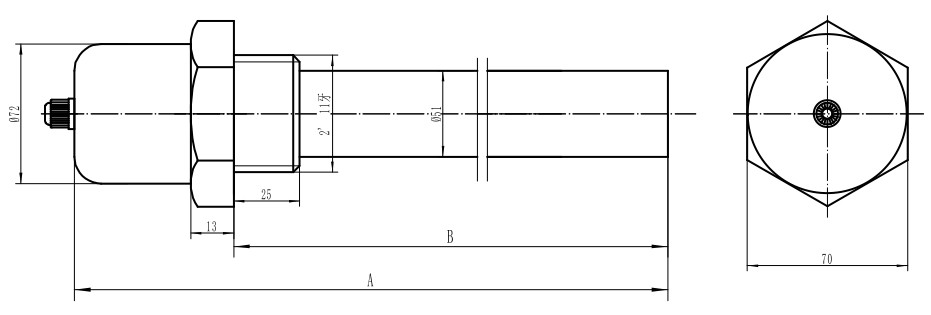

1.外形尺寸图中尺寸“B”必须全部浸入在油液中以免烧坏组件。被加热介质应无腐蚀性。
2.SJY4型油用螺纹夹套油电加热器只允许加热低粘度、流动性好、能较快热量传递的液体。
3.合理配置箱体容器内的电加热器数量，对很长时间加热才能达到设定温度的加热器应选用SJY4(1W/cm2) .
4.发现加热管表面有结碳时，必须将碳除尽后再用，以免降低效率，甚至烧坏组件。
5.组件应存放在干燥处，若因长期放置后绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干小时（或将组件低电压通电数小时），即可恢复绝缘电阻。
