一、用途
SRS型管状电加热元件，适用于敞开式、封闭式的水槽中和循环系统内加热水用。

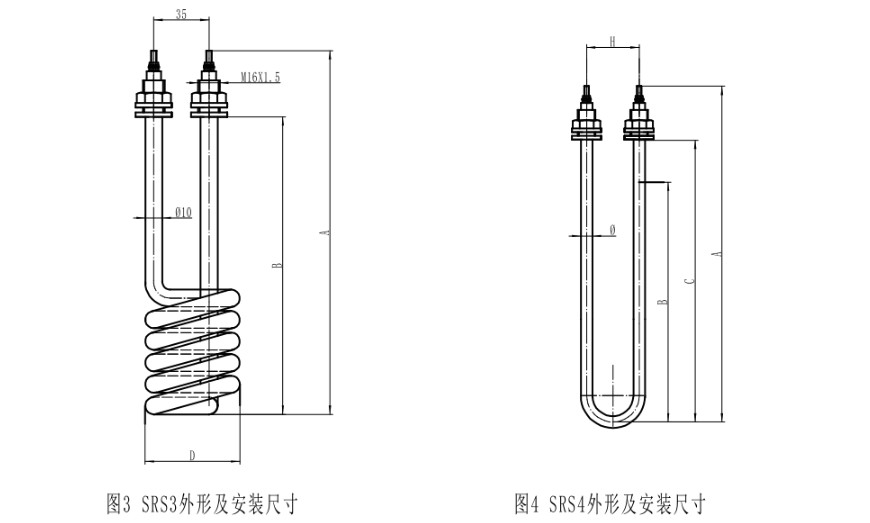

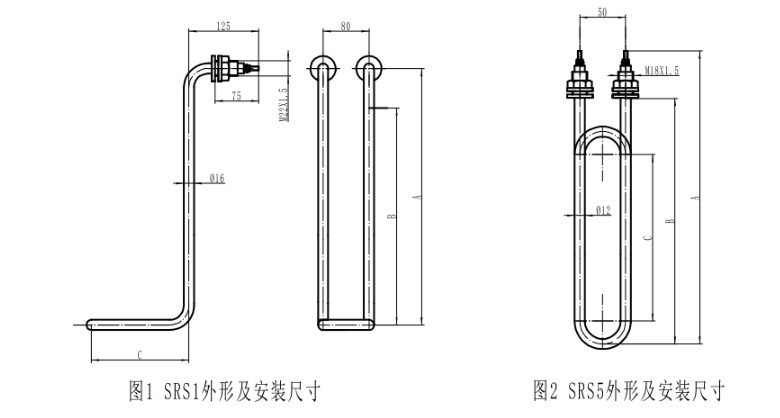

二、外形及安装尺寸图
三、规格及数据
表一
型号
电压
(V)
功率
(KW)
外形及安装尺寸(毫米)
重量
(KG)
价格
A
B液面
C
D
SRS1-380/1
380
1
440
360
340
-
2.00
SRS1-380/2
380
2
480
400
380
-
2.15
SRS1-380/3
380
3
580
500
480
-
2.53
SRS1-380/4
380
4
675
575
490
-
2.80
SRS1-380/5
380
5
775
6750
540
-
3.08
SRS1-380/6
380
6
870
770
560
-
3.33
SRS1-380/7
380
7
875
755
660
-
3.50
SRS3-220/0.5
220
0.5
145
100
-
60
0.40
SRS3-220/1
220
1
175
130
-
60
0.48
SRS3-220/1.5
220
1.5
200
155
-
60
0.65
SRS3-220/2
220
2
250
205
-
60
0.70
SRS3-220/2.5
220
2.5
120
75
-
80
0.55
SRS5-220/1
220
1
330
275
-
-
0.50
SRS5-220/2
220
2
480
425
-
-
0.67
SRS5-220/3
220
3
390
335
250
-
0.83
SRS5-220/4
220
4
515
460
375
-
1.13
SRS5-220/5
220
5
640
585
500
-
1.43
表二
型号
电压
(V)
功率
(KW)
外形及安装尺寸(毫米)
重量(KG)
价格
A
B液面
C
Φ
H
M
SRS4-220/1
220
1
435
235
380
12
50
M18×1.5
0.51
SRS4-220/2
220
2
585
385
530
12
50
0.73
SRS4-220/3
220
3
785
585
730
12
50
0.98
SRS4-220/4
380
4
700
480
625
16
80
M22×1.5
1.60
SRS4-220/5
380
5
850
630
775
16
80
1.92
SRS4-220/6
380
6
1075
825
1000
16
80
2.44
SRS4-220/7
380
7
1225
975
1150
16
80
2.73
◆ 工作电压允许误差：不大于其额定值的1.1，外壳应接地。
◆工作环境：相对湿度不大于0.95，无爆炸性和腐蚀性气体。
◆金属管材料：SRS1、SRS4型元件材料为10号钢管，SRS3、SRS5型为紫铜管。
◆工作温度：105℃
◆管径：Φ10、Φ12、Φ16的紧固件长度：分别为25毫米、25毫米、45毫米。
◆SRS5型、SRS3型的工作压力：＜2公斤/m2。
使用维护及注意事项：
1、 外形尺寸图中尺寸“B”必须全部浸入水中，以免烧坏组件，被加热水应无腐蚀性。
2、 SRS1型，SRS4型的工作液面必须在紧固件之下，尺寸线“B”之上。
3、 发现管子表面有水垢时，必须除尽后再用，以免降低效率，甚至烧坏组件。
4、 组件应存放在干燥处，若因长期防放置而绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干个小时，（或将组件低压通电数小时）即可恢复绝缘电阻。
5、 SRM4型Φ12的紧固件为M18×1.5，Φ16的紧固件为22×1.5.
