适用范围
1、爆炸性气体混合物危险场所：1区，2区；
2、爆炸性气体混合物为：IIA、IIB、IIC；
3、温度级别：T1-T4
4、作敞开式或封闭式油槽及油箱加热之用
主要技术参数
1、接线盒外壳：铸铝合金、不锈钢
2、电热元件：304不锈钢；316L不锈钢、紫铜
3、防爆等级：d II BT4、 dII CT4
4、引入电缆外径：G3/4(φ10-φ16）
5、防护等级：IP55 、IP65
◆ 工作电压允许误差：不大于其额定值的1.1倍，外壳应有效接地。
◆ 工作环境：相对湿度不大于95%，无爆炸和腐蚀性气体。
◆ 金属管材：10#、304不锈钢、316L不锈钢。
◆ 在T4场合高工作温度：＜135℃
◆ 工作压力小于0.6MPa
◆ 系列防爆加热器安装通径φ65
◆ 系列防爆加热器可以用于T1、T2、T3、T4液体防爆场所
使用维护及注意事项：
1、 外形尺寸图中发热段部分必须全部浸入水中，以免烧坏组件，被加热液体应无腐蚀性。
2、防爆加热器使用过程必须有效监控温度状况，避免温度超温造成安全事故。
3、防爆加热器法兰密封材料应根据不同加热介质及加热温度合理选用
4、 发现管子表面有结碳现象时，必须除尽后再用，以免降低效率，甚至烧坏组件。
5、组件应存放在干燥处，若因长期防放置而绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干个小时，（或将组件低压通电数小时）即可恢复绝缘电阻。

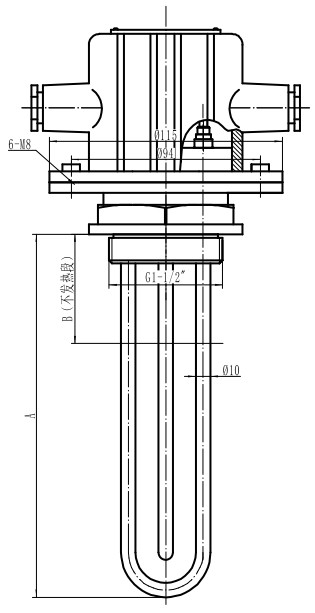

表一
|
型号 |
电压（V） |
功率（KW） |
外形尺寸（mm） |
电热元件 支/台 |
数量 |
价格 |
|
|
A |
B（不发热段） |
||||||
|
SJB4-1-0.5-220 |
220V 单相 串联 |
0.5 |
230 |
60 |
3 |
|
|
|
SJB4-1-1-220 |
220V 单相 串联 |
1 |
230 |
60 |
3 |
|
|
|
SJB4-1-1-380 |
380V 单相 串联 |
1 |
230 |
60 |
3 |
|
|
|
SJB4-1-1.5-220 |
220V 单相 串联 |
1.5 |
280 |
75 |
3 |
|
|
|
SJB4-1-1.5-380 |
380V 单相 串联 |
1.5 |
280 |
75 |
3 |
|
|
|
SJB4-1-2-220 |
220V 单相 并联 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2-380 |
380V 单相 串联 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2-380 |
380V三相 星型联接 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2.5-220 |
380V 单相 并联 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-2.5-380 |
220V 单相 并联 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-2.5-380 |
380V 三相 星型联接 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-3-220 |
220V 单相 并联 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 单相 并联 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 三相 星型联接 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 三相 三角形联接 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-4-380 |
380V 三相 星型联接 |
4 |
630 |
100 |
3 |
|
|
|
SJB4-1-4-380 |
380V 三相 三角形联接 |
4 |
630 |
100 |
3 |
|
|
|
SJB4-1-5-380 |
380V 三相 星型联接 |
5 |
760 |
100 |
3 |
|
|
|
SJB4-1-5-380 |
380V 三相 三角形联接 |
5 |
760 |
100 |
3 |
|
|

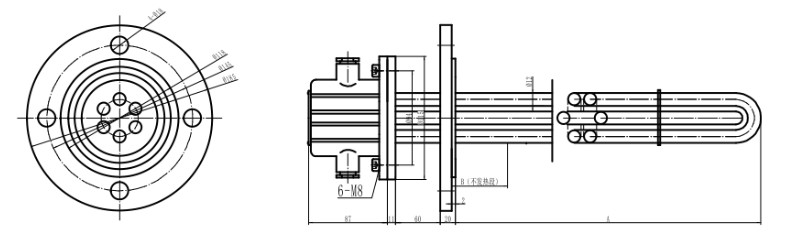

表二
|
型号 |
电压（V） |
功率（KW） |
外形尺寸（mm） |
电热元件 支/台 |
数量 |
价格 |
|
|
A |
B（不发热段） |
||||||
|
SJB4-2-2-220 |
220V 单相 并联 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2-380 |
380V 单相 串联 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2-380 |
380V 三相 星型联接 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2.5-220 |
220V 单相 并联 |
2.5 |
380 |
100 |
3 |
|
|
|
SJB4-2-2.5-380 |
380V 单相 并联 |
2.5 |
380 |
100 |
3 |
|
|
|
SJB4-2-2.5-380 |
380V 三相 星型联接 |
2.5 |
360 |
100 |
3 |
|
|
|
SJB4-2-3-220 |
220V 单相 并联 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V单相 并联 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V三相 星型联接 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V三相 三角形联接 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-4-380 |
380V 三相 星型联接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-2-4-380 |
380V三相 三角形联接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-2-5-380 |
380V 三相 星型联接 |
5 |
620 |
100 |
3 |
|
|
|
SJB4-2-5-380 |
380V三相 三角形联接 |
5 |
620 |
100 |
3 |
|
|
|
SJB4-2-6-380 |
380V 三相 星型联接 |
6 |
730 |
120 |
3 |
|
|
|
SJB4-2-6-380 |
380V三相 三角形联接 |
6 |
730 |
120 |
3 |
|
|
|
SJB4-2-8-380 |
380V 三相 星型联接 |
8 |
930 |
150 |
3 |
|
|
|
SJB4-2-8-380 |
380V 三相 三角形联接 |
8 |
930 |
150 |
3 |
|
|
|
SJB4-2-10-380 |
380V 三相 星型联接 |
10 |
1040 |
150 |
3 |
|
|
|
SJB4-2-10-380 |
380V 三相 三角形联接 |
10 |
1040 |
150 |
3 |
|
|
|
SJB4-2-12-380 |
380V 三相 星型联接 |
12 |
1160 |
150 |
3 |
|
|
|
SJB4-2-12-380 |
380V 三相 三角形联接 |
12 |
1160 |
150 |
3 |
|
|
表三
|
型号 |
电压（V） |
功率（KW） |
外形尺寸（mm） |
电热元件 支/台 |
数量 |
价格 |
|
|
A |
B（不发热段） |
||||||
|
SJB4-3-2-220 |
220V 单相 并联 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-2-380 |
380V 单相 并联 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-2-380 |
380V 三相 星型联接 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-3-220 |
220V 单相 并联 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V 单相 并联 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V 三相 星型联接 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V三相 三角形联接 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-4-380 |
380V三相 星型联接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-3-4-380 |
380V三相 三角形联接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-3-5-380 |
380V三相 星型联接 |
5 |
580 |
100 |
3 |
|
|
|
SJB4-3-5-380 |
380V三相 三角形联接 |
5 |
580 |
100 |
3 |
|
|
|
SJB4-3-6-380 |
380V三相 星型联接 |
6 |
650 |
120 |
3 |
|
|
|
SJB4-3-6-380 |
380V三相 三角形联接 |
6 |
650 |
120 |
3 |
|
|
|
SJB4-3-8-380 |
380V三相 星型联接 |
8 |
790 |
120 |
3 |
|
|
|
SJB4-3-8-380 |
380V 三相 三角形联接 |
8 |
790 |
120 |
3 |
|
|
|
SJB4-3-10-380 |
380V三相 星型联接 |
10 |
930 |
150 |
3 |
|
|
|
SJB4-3-10-380 |
380V 三相 三角形联接 |
10 |
930 |
150 |
3 |
|
|
|
SJB4-3-12-380 |
380V 三相 星型联接 |
12 |
1070 |
150 |
3 |
|
|
|
SJB4-3-12-380 |
380V 三相 三角形联接 |
12 |
1070 |
150 |
3 |
|
|
